“يوفر المحول المكون من ثلاثة مستويات كفاءة استثنائية ويقلل بشكل كبير من الحث المطلوب لتنظيم جهد الخرج” ، وفقًا للشركة.

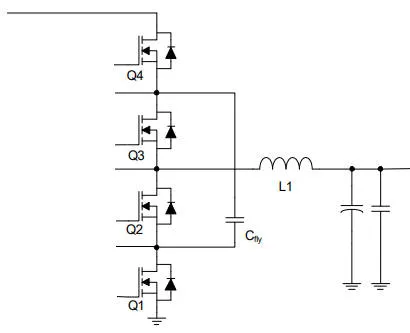

بالمقارنة مع محول Buck القياسي (على مستوى) ، يضيف باك من ثلاثة مستويات مفتاحين إضافيين ومكثف تحلق (انظر الرسم البياني).
“إن مكثف الطيران يقلل من إجهاد الجهد على المفاتيح ، مما يتيح للمصممين استخدام FETs أقل من الجهد مع أرقام أفضل من الجدارة – والنتيجة هي انخفاض التوصيل وتبديل الخسائر” ، قال رينيساس. “يرى المحث” تموج ذي الذروة إلى الذروة من حوالي 25 ٪ فقط من محول مستويين ، مما يتيح انخفاضًا في خسائر المقاومة الحالية للمحث “.
هناك نوعان من السيطرة على ICS:
- RAA489300
المدخلات: 4.5 إلى 57.6V
الإخراج 3 إلى 54.912V
تبديل ما يصل إلى 400 كيلو هرتز
(800 كيلو هرتز وعقدة التبديل) - RAA489301
المدخلات: 4.5 إلى 24 فولت
الإخراج: 3V إلى 24 فولت
تبديل ما يصل إلى 367 كيلو هرتز
(734 كيلو هرتز في عقدة التبديل)
“RAA489300 هو خيار مثالي للتطبيقات التي تتطلب مصادر إدخال متعددة الاستخدامات ، مثل الطاقة العالية
محولات البرميل ومحولات توصيل الطاقة USB (USB PD). بالنسبة لـ USB PD ، يتوافق مع مواصفات PD ويدعم PPC [programmable power supply] و AVS [adjustable voltage supply]وقال Renesas. REAA489301 يدعم مصادر الإدخال مثل بطاريات المواد الكيميائية المختلفة في تكوينات من 2 إلى 5s ، ويدعم محول USB PD بتحويله بأمان إلى جهد يصل إلى 24 فولت. “
يتم تضمين حلقات التحكم المستقلة لجهد الإدخال ، تيار الإدخال ، جهد الإخراج وتيار المخرجات ، والانتقالات عبر حدود VOUT = VIN/2 يتم وصفها بأنها “لا تبدو”.
يوفر كلا الجهازين وضعًا تمريريًا لخفض فقدان الطاقة عندما يتوفر Vout = VIN ، ومخرج منفصل ، مدعوم بمضخة الشحن الخاصة به ، لعزل الإدخال أو الإخراج باستخدام سلسلة N-channel الخارجية ، أو زوجًا متتاليًا من أجل التغلب ثنائي الاتجاه.
التحكم في العديد من المعلمات هو أكثر من SMBUS/I التسلسلية2تشمل الحافلات والحماية C الإفراط في الجهد الزائد ، والجهد المنخفض ودرجة الحرارة الزائدة.
عندما تغلق عن بعد. يمكن أن يكون استهلاك الطاقة منخفضًا إلى 25µA ، ويمكن للأجهزة بدء تشغيلها في حمولة مسبقة التحيز.
التعبئة والتغليف 4 × 4MM 32PAD TQFN.
تشمل أدوات التطوير مجموعة RTK-251-Sinkcharger-240W ولوحة تقييم RTKA489300DE0000BU.
من المتوقع أن تكون الطلبات في شواحن PD ومحطات لرسو أجهزة الكمبيوتر والروبوتات والطائرات بدون طيار.
العثور على RAA489300 في صفحة الويب Renesas هذه.
