باستخدام تقنية الأغشية السميكة الخاصة بـ Micropen، تحقق هذه المقاومات تفاوتات تصل إلى ±0.01%. وهناك قيم TCR (معامل درجة الحرارة للمقاومة) تبلغ ±2 جزء في المليون/درجة مئوية.
يقول Rhopoint: “يضمن هذا المزيج أداءً مستقرًا للغاية فيما يتعلق بدرجة الحرارة والوقت وظروف التشغيل”.
“يستفيد المهندسون من الضوضاء المنخفضة للغاية، والخطية الممتازة، والقدرة على التعامل مع الجهد العالي، مما يجعل أجزاء Exxelia Ohmcraft مثالية للقياس، والأجهزة، وتطبيقات الفضاء الجوي، والتطبيقات الطبية، وتطبيقات القياس حيث يكون لكل ميكروفولت أهمية.”
اتش في سي دي 5020

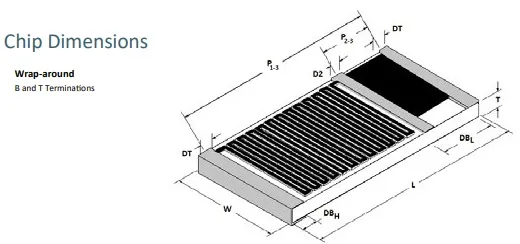

على سبيل المثال، هناك Exxelia Ohmcraft HVCD 5020، الذي يستهدف التطبيقات التي تتطلب تقسيمًا مستقرًا ودقيقًا للجهد.
كما يشير اسم المنتج، فهو يتميز بفواصل شرائح الجهد العالي (HVCD). ويتيح حجم العلبة الصغير الذي يبلغ 5020 تخطيطًا أكثر كفاءة لثنائي الفينيل متعدد الكلور في التصميمات ذات المساحة المحدودة. يستشهد Rhopoint أيضًا بتصنيف جهد يصل إلى 4000 فولت، ومعدل طاقة يبلغ 100 ميجاوات ومدى مقاومة من 1600 ميجا أوم إلى 10 جيجا أوم.
نسب التفاوت المتاحة هي ±1%، ±2%، ±5%، ±10%، و±20%، حسبما تذكر الشركة، وتتبع TCR (معامل درجة الحرارة للمقاومة) بمقدار ±25 جزء في المليون/درجة مئوية. يحتوي على TCR مطلق يبلغ ±100 جزء في المليون/درجة مئوية.
يمكنك رؤية ورقة البيانات متصل.
روبوينت
يمكن العثور على المجموعة الكاملة من المقاومات الدقيقة Exxelia Ohmcraft على الموقع روبوينت موقع إلكتروني. والعينات متاحة عند الطلب.
لاحظ أن Rhopoint، باعتبارها موزعًا تقنيًا يعتمد على التصميم، تقول إنها ستدعم مهندسي المملكة المتحدة في تحديد وتصميم المقاومات. بمعنى آخر، المساعدة في اختيار الأجزاء، وتحسين شبكات المقاومات، وتوجيه التخطيط.
يقع مقر الشركة في شرق جرينستيد، المملكة المتحدة.
