وهي متوفرة في ثلاثة اتجاهات – الزاوية الرأسية، والزاوية اليمنى، والتركيب على الحافة – ويمكن تجهيزها بمزالج جانبية اختيارية لزيادة الاحتفاظ بالبطاقة ولتزاوج مجموعات الكابلات. هناك أيضًا أقفال لوحة اختيارية وألسنة لحام للقوة الميكانيكية للجزء الموجود على اللوحة.
تم تصميم المقابس لبطاقة التزاوج بسمك 0.062 بوصة أو 0.093 بوصة وهي متوفرة بتصميم مجموعة الطاقة/الإشارة، من بين تكوينات أخرى.
دورة عالية
تشمل التطبيقات الممكنة أجهزة الكمبيوتر والأجهزة الطرفية، والاتصالات السلكية واللاسلكية، وأجهزة البيانات، والمعدات الصناعية، والطبية، والاختبار والقياس، والأجهزة، والعسكرية والفضائية.
سامتك يكتب:
“تتميز مقابس بطاقات حافة الملعب التي يبلغ قطرها 0.80 مم بنظام اتصال معدل الحافة الخاص بشركة Samtec، والمصمم خصيصًا لتطبيقات عالية السرعة والدورة العالية. يتم طحن سطح جهة اتصال معدل الحافة، مما يخلق مساحة سطح تزاوج ناعمة بدلاً من جهة اتصال مختومة تتزاوج على حافة مقطوعة. يقلل سطح التزاوج الناعم هذا من مسارات التآكل على جهة الاتصال، مما يزيد من متانة وعمر دورة نظام الاتصال. كما أنه يقلل من قوى الإدراج والسحب، مما يسمح بسحاب الموصلات عندما عدم التزاوج.”

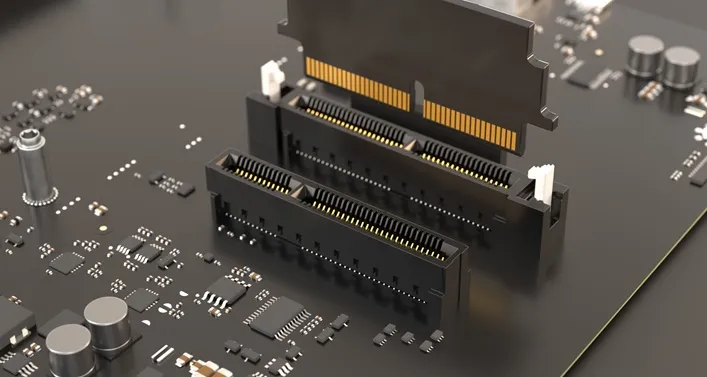

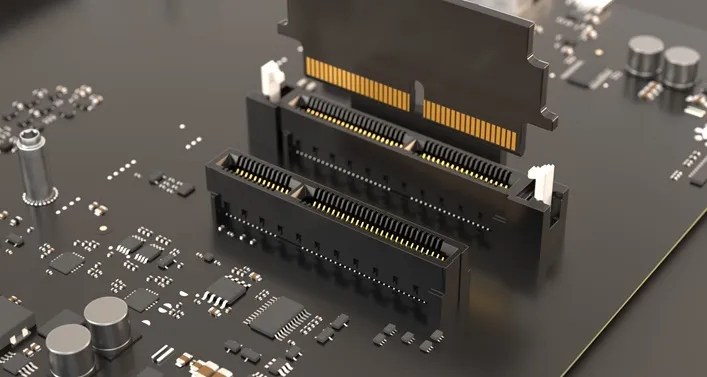

مآخذ بطاقة الحافة
يمكنك قراءة المزيد عن شرائط مقابس البطاقة الطرفية الخاصة بها على الشركة موقع إلكتروني.
لاحظ أن الأحجام الأخرى المتاحة تشمل منتجات الملعب 0.50 مم، 0.635 مم، 0.80 مم، 1.00 مم، 1.27 مم، و2.00 مم.
يقول Samtec إن خيارات التصميم الشائعة تشمل مجموعات الإشارة/الطاقة، وذيول الضغط، وعلامات اللحام القوية، والأقفال والمزالج، والوصلات البينية PCI Express.
