يعد كلا الإصدارين PDK الأول من نوعه، حيث يوفر وصولاً مبكرًا إلى قواعد وتدفقات التصميم المتطورة، ويمنح المستخدمين بوابة فريدة لاستكشاف عقد التكنولوجيا المتقدمة وتصميمات الذاكرة المدمجة.
تلعب مجموعات تصميم العمليات المتقدمة (PDKs) من الخط التجريبي NanoIC دورًا رئيسيًا في تطوير ابتكارات أشباه الموصلات. إنها تمنح المصممين إمكانية الوصول المبكر إلى قواعد التصميم الواقعية وسير عمل التنفيذ قبل وقت طويل من وجود الأجهزة اللازمة للتكنولوجيا الجديدة.
مع تقديم A14 وeDRAM PDKs، يمنح NanoIC المصممين لأول مرة رؤية مبكرة في مجالين تكنولوجيين مهمين لأنظمة الحوسبة المستقبلية: القياس المنطقي في عقدة A14 Angstrom وتكامل الذاكرة المدمجة.
ومن خلال إتاحة الوصول إلى PDKs هذه مجانًا، تسعى NanoIC إلى ربط استكشاف التصميم في المراحل المبكرة بالتكامل في العالم الحقيقي، ومساعدة الباحثين والشركات الناشئة على استكشاف العقد الناشئة، وتوقع تحديات التكامل، وقياس التصاميم مقابل مقاييس التوسع الواقعية.
توضح ماري جارسيا باردون، مديرة القسم في imec ورئيسة حزمة العمل في مشروع NanoIC، “تعد PDKs مثل A14 وeDRAM محفزات للتعلم والتصميم”. “إنها توفر بيئة قوية للتقييم العملي والمقارنة الكمية لخيارات التكنولوجيا المختلفة. يعمل هذا النهج على تسريع التعلم، وإزالة مخاطر الابتكار المعماري والتصميمي، ويساعد المصممين على الاستعداد للعقد المنطقية المتقدمة وتقنيات الذاكرة المدمجة قبل وقت طويل من توفر الأجهزة.”
“من خلال إتاحة الوصول إلى PDKs على نطاق واسع، فإننا نخفض الحواجز أمام الجامعات والصناعة والشركات الناشئة للتعامل مع تقنيات الجيل التالي”، يتابع جوزيبي فيورنتين، مدير برنامج NanoIC. “إن الوصول إلى القواعد والتدفقات الواقعية يمكّن الفرق من استكشاف اتجاهات بحثية جديدة ومفاهيم متقدمة من شأنها أن تغذي مباشرة سلسلة القيمة الأوروبية لأشباه الموصلات.”
A14 Pathfinding PDK: تقليص حجم العقدة 14 أنجستروم.
باعتبارها أول PDKs التي تم إطلاقها حديثًا، توفر PDK A14 Pathfinding بيئة تصميم افتراضية لاستكشاف القياس في عقدة 14-Angstrom، وهي إحدى الخطوات الرئيسية التالية في تصغير الجهاز.

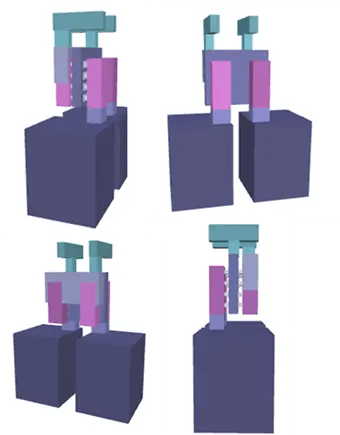

أحد الابتكارات الرئيسية في هذه العقدة هو إدخال جهة اتصال خلفية مباشرة كمعزز جديد للقياس.
في حين أن N2 PDK السابقة تدعم توصيل الطاقة الخلفية من خلال هياكل TSV-Middle (TSVM)، فإن العقدة A14 تعمل على تطوير هذا المفهوم عن طريق استبدال TSVM بنظام اتصال خلفي مباشر أكثر إحكاما.
من خلال توجيه الطاقة مباشرة من الجانب الخلفي للرقاقة إلى البوابات وإزالة الحاجة إلى توجيه معدني معقد في الجانب العلوي، تقلل هذه البنية من قطرات الأشعة تحت الحمراء وتوفر زيادة في المساحة بنسبة 18% وتقليل الطاقة بنسبة 7% مقارنة بـ N2 عند تردد ISO وكثافة الخلية.
Imec هو أول من أطلق PDK في هذه العقدة. تشتمل المجموعة على مكتبة 162‑SDC شاملة، وهي مدعومة من قبل اثنين من كبار موردي EDA، وهما Cadence وSynopsys.
استكشاف نظام eDRAM PDK: تمكين استكشاف الذاكرة المدمجة.
استكمالًا لأعمال تحديد المسار المنطقي التي تم تمكينها بواسطة A14 PDK، يقدم الخط التجريبي NanoIC أيضًا أول PDK لاستكشاف نظام eDRAM، وهي خطوة مهمة نحو معالجة أحد أكبر التحديات في الأنظمة المتقدمة: توفير ذاكرة كثيفة ومنخفضة زمن الوصول على الرقاقة. ومن الأمور الأساسية في هذا الجهد تقريب الذاكرة من وحدات المعالجة، وهي استراتيجية رئيسية لتقليل زمن الوصول وتحسين كفاءة الطاقة في بنيات الحوسبة المتقدمة.
يوفر eDRAM PDK الحالي منصة افتراضية لاستكشاف حلول الذاكرة المدمجة التي تسد الفجوة بين ذاكرة الوصول العشوائي الديناميكية الكثيفة والمتعطشة للطاقة خارج الرقاقة وSRAM السريعة ولكن محدودة المساحة على الرقاقة. ومع التركيز على السلوك على مستوى النظام في أحمال العمل كثيفة البيانات والذكاء الاصطناعي، فإنه يمكّن الباحثين من تقييم بنيات الذاكرة الجديدة واستراتيجيات التكامل التي تجعل الذاكرة ذات الكثافة العالية أقرب إلى المعالجات ووحدات معالجة الرسومات، مما يقلل من حركة البيانات، ويحسن كفاءة الطاقة، ويعزز الأداء العام للنظام.
وبالنظر إلى المستقبل، سوف تتطور eDRAM PDK إلى منصة كاملة لاستكشاف النظام. ستسمح هذه المرحلة التالية للمصممين بتجاوز التحقق الافتراضي وتحليل التفاعلات الكاملة على مستوى النظام.
مع نضوج المنصة، تتضمن خطوات التطوير المستقبلية التحقق من صحة الأجهزة، وفي النهاية، فرصًا للشريط والنماذج الأولية على الخط التجريبي NanoIC.
فرص الوصول والتدريب
يتوفر كل من PDKs، بالإضافة إلى N2 PDK الذي تم إطلاقه مسبقًا، من خلال Europractice. لتشجيع التبني والاستكشاف العملي، ستستضيف NanoIC أيضًا ورشة عمل مخصصة حول N2 وA14 PDK في الفترة من 25 إلى 26 مارس 2026، وحول eDRAM PDK في 26 مايو 2026.
ستوفر ورش العمل هذه إرشادات عملية ورؤى تقنية وتفاعلًا مباشرًا مع فرق التطوير. جميع التفاصيل العملية والتسجيل متاحة على موقع نانو آي سي.
تم تمكين هذا العمل جزئيًا بواسطة الخط التجريبي NanoIC. يتم تمويل عملية الاستحواذ والتشغيل بشكل مشترك من قبل Chips Joint Undertake، من خلال برنامج Digital Europe التابع للاتحاد الأوروبي (101183266) وبرامج Horizon Europe (101183277)، بالإضافة إلى الدول المشاركة بلجيكا (فلاندرز)، وفرنسا، وألمانيا، وفنلندا، وأيرلندا، ورومانيا. لمزيد من المعلومات، قم بزيارة nanoic-project.eu.
اكتشف المزيد عن ورشة عمل N2 وA14 PDK
