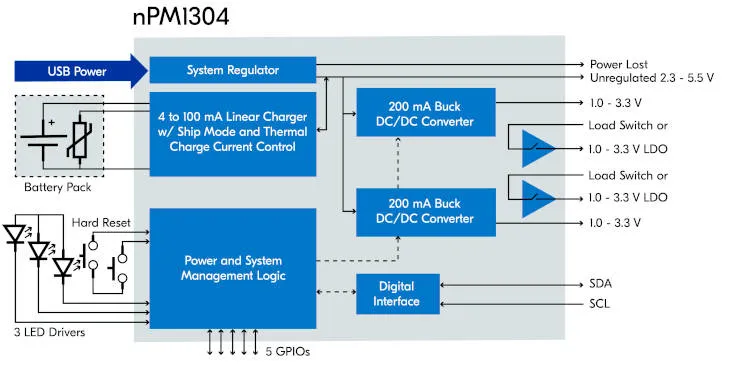

يحتوي IC ، NPM1304 ، NRPM1304 ، على شاحن بطارية خطي من 4 إلى 100 مللي أمبير مع جهد الإنهاء القابل للبرمجة ، وأربعة مخرجات طاقة عبر محولات 200MA DC-DC واثنين من LDOs 50MA-يمكن أيضًا إعداد LDOs كتحميل 100 مللي أمبير.
“NPM1304 قابل للتكوين عبر I2وفقًا لـ Rutronik ، “توفر هذه الواجهة واجهات متوافقة مع C-Wire ،” توفر هذه الواجهة الوصول إلى ميزات تشمل وظائف إعادة تعيين صلبة متكاملة لأسلاف أو اثنين من الأزرار ، ومقياس وقود البطارية ، ومراقبة المستوى على مستوى النظام ، وتحذير من فشل الطاقة والاسترداد بعد التمهيد الفاشل. ” (قياس الوقود هو عبر خوارزمية خارجية – المزيد أدناه)

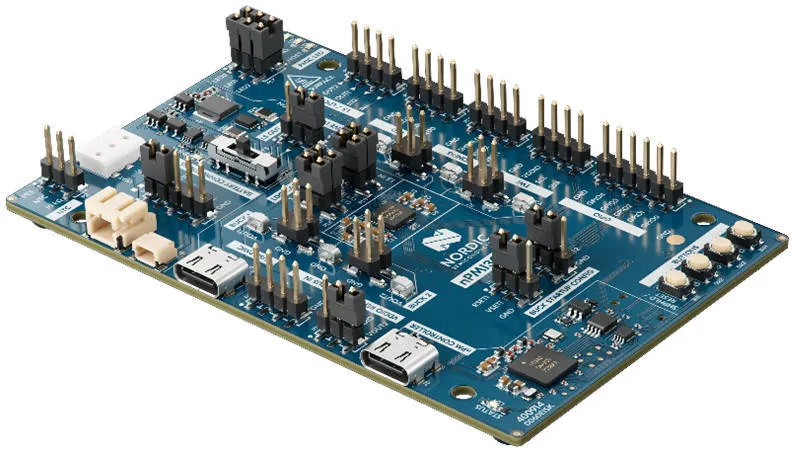

تحتوي مجموعة التطوير ، NPM1304-EK ، على توصيلات الطاقة والبيانات USB-C ، وتسمح بالتكوين عبر تطبيق سطح المكتب المستند إلى واجهة المستخدم الرسومية.
يمكن الوصول إلى جميع منصات IC عبر الرؤوس الذكور ، وتسمح LEDs المتكاملة وأزرار الدفع بتقييم برامج تشغيل LED الخاصة بـ IC و GPIOs.
يتم تضمين بطارية 20mAh ، ويتم توفير موصلات بطارية JST للبطاريات الأخرى مع أو بدون مستشعرات درجة حرارة NTC.
“للتقييم الأولي لقدرات قياس الوقود داخل NPM1304 ، يمكن للمستخدمين استخدام أحد نماذج البطارية مسبقًا مشمولة [in the desktop app]، “وفقًا لـ Nordic.” يعتمد محلول مقياس الوقود على طراز البطارية للحصول على أفضل دقة في حالة الشحن. إن تحديد البطارية وإنشاء طراز بطارية هو جهد لمرة واحدة ، ويحتوي NPM1304 EK على دوائر التحميل القابلة للبرمجة المطلوبة. “
يستخدم النموذج معلومات الجهد واليار ودرجة الحرارة من IC لإدارة الطاقة ، ويهدف إلى التشغيل على MCU اللاسلكي في Nordic ، ولكن يمكن تشغيله على الآخرين.
