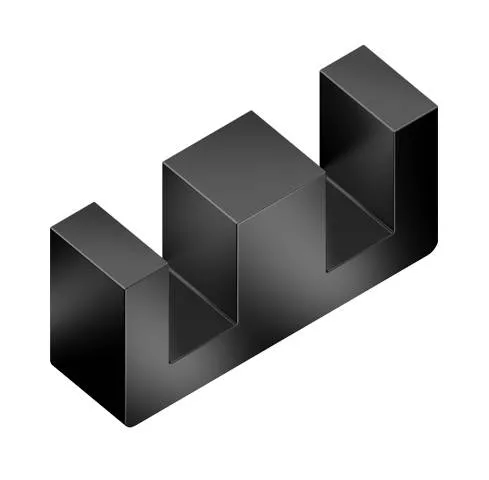

أكبر واحد مصنوع من N87 ferrite ، في حين أن معظم الباقي يأتي أيضًا في N88 أو N97.
واحد ، بقياس 80 × 40 × 38 مم ، يأتي في N97 ، أو أيضا N95.
عندما تكون هناك حاجة إلى مزيد من الكتلة المغناطيسية ، قامت الشركة بإنشاء إطارات بلاستيكية ستحتفظ بنوى متعددة في المداخن.
| حجم النواة الإلكترونية (مم) | أل القيمة (NH) | المواد الأساسية |
|---|---|---|
| 120 × 71 × 40 | 12500 – 15000 | N87, N88, N97 |
| 130 × 64 × 40 | 11000 – 13100 | N87, N88, N97 |
| 140 × 68 × 40 | 10،700 – 12700 | N87, N88, N97 |
| 160 × 80 × 40 | 10700 | N87 |
| 80 × 38 × 40 | 12200 أو 9،900 | N95 أو N97 |
للمحاكاة ، تتوفر “أداة التصميم المغناطيسي للفلت” من TDK.
التطبيقات المحتملة الأخرى هي السكك الحديدية والرياح والموكب الشمسية ، واللحام.
ابحث عن أكبر النوى الجديدة ورقة بيانات TDK هذه
