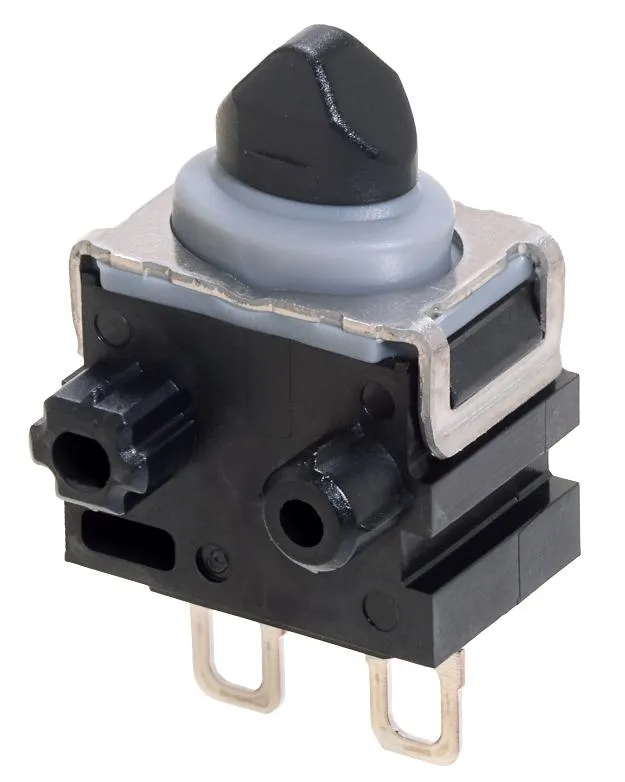

تسمى سلسلة D2EW-R ، أجسامها المستطيلة بقيمة 8.3 × 5.3 × 7 مم (الصورة الحق).
“اعتمادًا على الجهد عبر المقاومات الداخلية ، يمكن للنظام أن يفرق بين المفتاح العادي أو الحالة التي يتم اختطافها ودائرة مفتوحة أو دائرة قصيرة في المحطات” ، وفقًا للشركة. “يمكن لهذه المفاتيح توسيع نطاق المراقبة التشخيصية في الأتمتة الصناعية وتعزيز حماية الأمان للمعدات مثل آلات البيع والأعداد الذكية.”
للسماح للتشغيل من الجانب وكذلك من مباشرة ، يكون قضيب التشغيل على شكل إسفين ويتم تصميم المفتاح لقبول قوة تشغيل معقولة على طول محورها الطويل-فهي غير مصممة لتكون تعمل بجانب بحركة على طول محورها القصير.
تشمل خيارات التثبيت المشاركات المستقطبة على الجانب (فوق) ، أو M3-Screw Hole Mount مع وظيفة واحدة (غادر).
خيارات المحطة الطرفية هي محطات اللحام بالضغط (فوق) ، يؤدي الطيران المستقيم (غادر) أو خيوط الطيران الأيمن (أقل).
الختم هو IP67 ، لذلك فهي مقاومة للماء.
العملية أكثر من 5 إلى 18 فولت و -40 إلى +85 درجة مئوية -ولكن تحقق من أن بعض مجموعات الجهد/درجة الحرارة غير مسموح بها.
إجمالي السفر هو 2.4 مم ، والتسامح في موضع التبديل الأولي هو ± 0.2 أو 0.25 مم حسب البديل.
جميع الأجزاء التي تم الإعلان عنها حتى الآن لها اتصال واحد مفتوح بشكل طبيعي ، وهناك خيار لترتيب مقاومتين يطلق عليهم “موازي” (يميني في الرسم البياني الحق) اليمين ، أو “السلسلة” (اليسار)-المقاومات الداخلية مختلفة في الحالتين ، ويمكن طلب الإصدارات المخصصة.
جميع المفاتيح المقدمة تقريبًا هي من النوع المتوازي ، وقياس 3.9kd مريح ودفع 450Ω. ويأتي نوع الطرفية FIT Press أيضًا في إصدار سلسلة ، والذي يقيس 6.7KΩ استرخاء ودفع 1.6KΩ.
تأتي مفاتيح Omron في خيارين من الرصاص الطائر الجانبي ، مما يوفر اختيارًا ينهي الأسلاك مغادرة الأسلاك
صفحة الويب الخاصة بسلسلة OMRON D2EW-R
الأسبوع الماضي، تهدف باناسونيك إلى بعض المفاتيح في تطبيقات مماثلة، والتي تكون صغيرة تقريبًا ، وتضيف جهة اتصال ثانٍ وثالثة لتحسين السلامة الوظيفية.
