وتسلط الشركة الضوء على أن الوضع الجديد يتيح لمعالج التطبيقات الخارجي التفاعل مع المكدس للاستفادة من طبقات البروتوكول لاتصال USB PD. على سبيل المثال، فهو يوفر خيارات لتنفيذ وظائف مثل مراسلة البطارية، وتبديل دور البيانات، والرسائل المحددة من قبل البائع (VDM).
تتضمن تطبيقات الشحن باستخدام بيانات USB محطات نقاط البيع (POS) والطابعات والطائرات بدون طيار والأجهزة الصناعية المحمولة. قد يكون استخدام VDM قابلاً للتطبيق بشكل خاص على الملحقات الاستهلاكية والأجهزة الطبية.
التشغيل التلقائي
يكتب ST:
“يحتوي STUSB4531 على مكدس USB PD معتمد ومثبت يعمل مع خوارزميات AUTORUN الخاصة بـ ST لتمكين التفاوض على الطاقة والإشراف عليها وإدارتها بدون برامج. تعمل خوارزميات AUTORUN هذه على تبسيط تطوير شحن البطاريات والإلكترونيات التي تعمل بنظام VBUS في معدات مثل أجهزة الصوت المحمولة والأجهزة القابلة للارتداء وصناديق الاستقبال ونقاط وصول Wi-Fi وأجهزة الرعاية الصحية والإضاءة.”
“يمكن لأحدث الخوارزميات المحدثة التفاوض مع محولات التيار المتردد لضمان ملف تعريف الطاقة الأمثل، بما في ذلك مصدر الجهد القابل للتعديل (AVS) والشحن عالي الطاقة في وضع البطارية الفارغة لإعادة تنشيط الجهاز بشكل أسرع.”
مواصفة
ميزات STUSB4531:
- ما يصل إلى 5 ملفات تعريف SINK PDO (ثابتة، متغيرة، PPS)
- دعم تكوين PDO ثابت أو ديناميكي
- تقرير الملف الشخصي المصدر
- مكدس PD مستقل
- وضع البرنامج الهجين
- مراقبة الجهد VBUS النشط
- النظام المتكامل ومسار تفريغ الكابلات
- برنامج تشغيل بوابة مفاتيح VBUS المتكامل (PMOS)
- دعم Vconn الخارجي
- الحماية القصيرة إلى VBUS
- عمرو = 28 فولت
- نطاق درجة الحرارة: -40 درجة مئوية حتى 105 درجة مئوية
- ESD = 1 كيلو فولت آلية التنمية النظيفة / 4 كيلو فولت HBM
الإنتاج والتسعير
وتقول الشركة إن STUSB4531 قيد الإنتاج حاليًا. هذا في حزمة QFN16 مقاس 3 مم × 3 مم و 2.3 مم × 2.3 مم CSP16.
يبدأ سعره من 1.17 دولارًا أمريكيًا للطلبات المكونة من 1000 قطعة.
ولاحظ أن لوحة التقييم (EVAL-SCS007V1) والتصميم المرجعي المعتمد البسيط (EVAL-SCS006V1) متاحة للمطورين. كما هو الحال مع واجهة المستخدم الرسومية (STSW-STUSB020) وفلاش NVM (STSW-STUSB021). ستكون مكتبة البرامج مفتوحة المصدر (STSW-STUSB022) “متاحة قريبًا”.
يمكن العثور على مزيد من المعلومات على ST موقع إلكتروني.

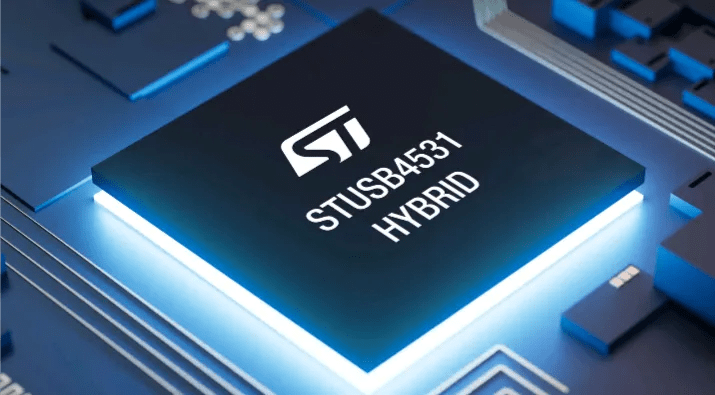

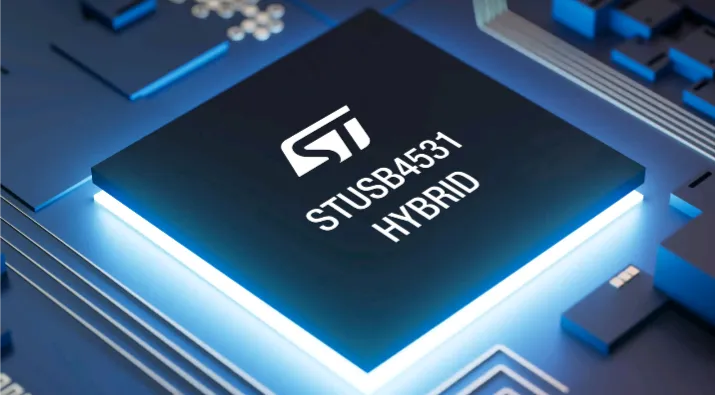

الصورة: إس تي ميكروإلكترونيكس
