إنهم يستهدفون المهندسين العاملين في أبحاث أجهزة أشباه الموصلات وإلكترونيات الطاقة وتطوير المواد المتقدمة.
SMM3000X
تدعم خرج التيار النبضي حتى ±10.5 أمبير، وأوضاع المسح الخطية والسجلية والنبضية، وتتضمن وظيفة السلسلة أيضًا وضع القائمة. يهدف هذا إلى تحديد تسلسلات الإخراج المخصصة، مع الحد الأدنى من دقة التوقيت التي تصل إلى 10 ميكروثانية – يمكن أن تكون تغييرات المعلمات خطية، أو غير خطية، أو تعسفية، أو بأمر من المستخدم.
أخيرًا، توفر سلسلة SMM3000X أوضاع عرض متعددة: طرق عرض الرسم البياني واللف والقياس.
دقة
تتميز وحدات SMM3000X بدقة 6½ أرقام، وقدرة إخراج تصل إلى ±210 فولت تيار مستمر، وتيار تيار مستمر ±3.03 أمبير، وتيار نبضي ±10.5 أمبير. ودقة برمجة وقياس تصل إلى 10 fA / 100 nV، ومعدل اكتساب أقصى يبلغ 100,000 نقطة/ثانية.
تيلونيك يكتب:
“يدعم SMM3000X التشغيل رباعي الأرباع، مما يتيح التوريد والقياس المتزامن لعمليات الحلقة المغلقة على الأجهزة قيد الاختبار (DUTs). وهو يعمل كمصدر للجهد، ومصدر للتيار، ومقياس الفولتميتر، ومقياس التيار الكهربائي، ومقياس الأومومتر، بينما يدعم أيضًا توليد النبض وإخراج الشكل الموجي التعسفي. وهذا يجعله منصة مثالية لتوصيف أشباه الموصلات وغيرها من الأجهزة والمواد غير الخطية. “

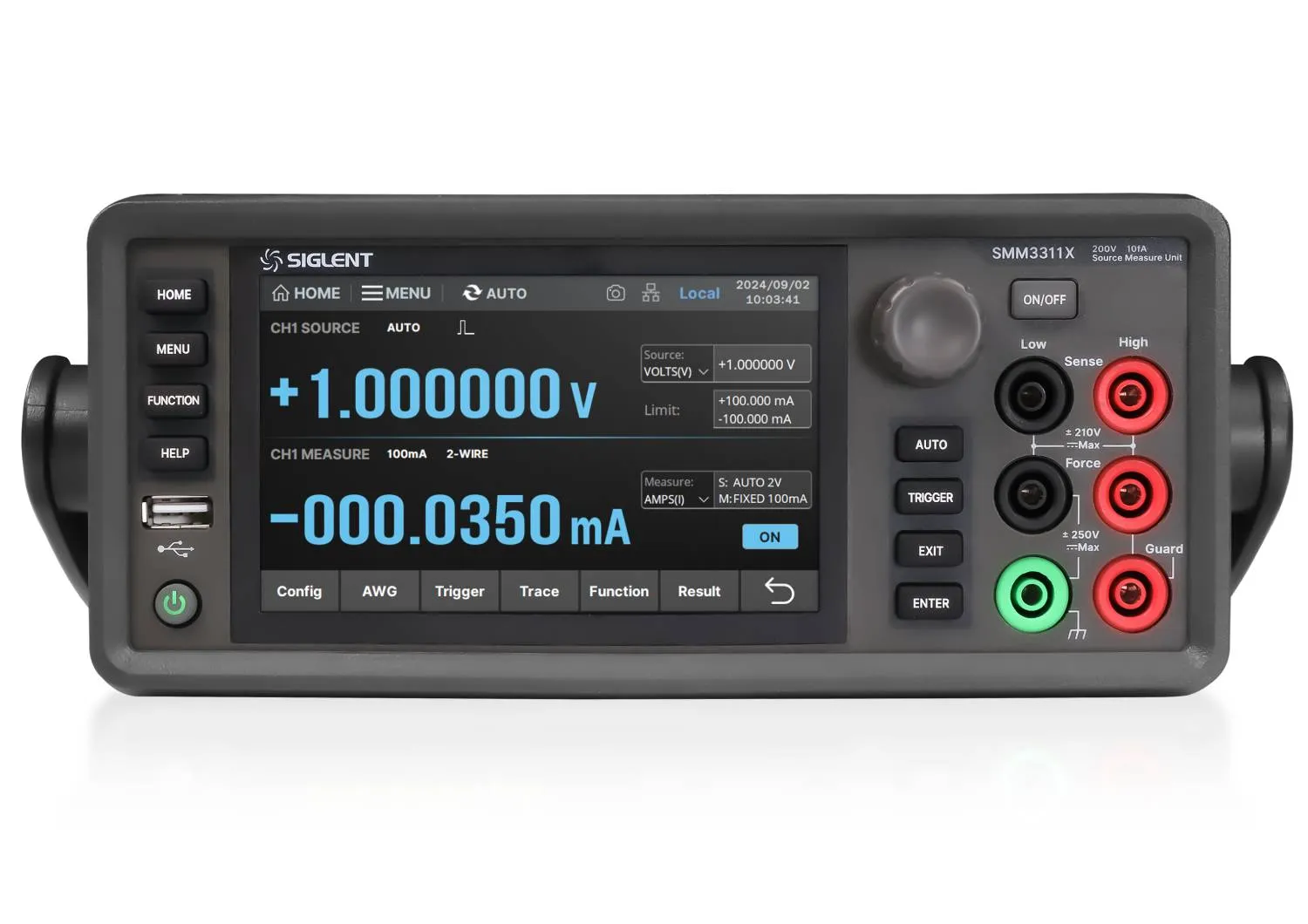

في الصورة أعلاه وحدة Siglent SMM3311X (قناة واحدة، ±210V، ±3.03A، 31.8W، 10fA، 100nV). سعره هو 4,069.00 جنيهًا إسترلينيًا – 4,882.80 جنيهًا إسترلينيًا شاملاً ضريبة القيمة المضافة).
محاكاة النبض
كما ذكرنا سابقًا، في وضع النبض، تدعم سلسلة SMM3000X خرج تيار نبضي يصل إلى ±10.5 أمبير، مع حد أدنى لعرض النبض يبلغ 50 ميكروثانية. ارتفاعات Telonic تسمح بمحاكاة ظروف التشغيل المؤقتة لأجهزة الطاقة. على سبيل المثال، تبديل اختبار الخسارة لأجهزة GaN وSiC – على وجه التحديد، دعم البحث والتطوير والتحقق من صحة أشباه موصلات الطاقة ذات فجوة النطاق الواسعة.
مميزات SMM3000X
تشمل ميزات SMM3000X ما يلي:
- شاشة لمس سعوية عالية الدقة مقاس 5 بوصات، واجهة مستخدم رسومية
- دقة المصدر والقياس تصل إلى 10 fA و100 nV
- الحد الأقصى لأرقام العرض: 6½ (عدد 21,000,00)
- الحد الأقصى لمعدل أخذ العينات هو 100kps، والفاصل الزمني لأخذ العينات هو 0.0005 PLC، والحد الأقصى للإعداد هو 100 PLC.
- الحد الأدنى للفاصل الزمني بين الزناد 10 ميكروثانية.
- ما يصل إلى 100 ألف نقطة من مساحة التخزين الداخلية، ودعم الطوابع الزمنية.
- مصدر طاقة دقيق رباعي الأرباع مع إخراج وقياس أحادي/ثنائي القناة
- القدرة على مصادر الجهد (± 210 فولت) والتيار (± 3 أمبير تيار مستمر و ± 10.5 أمبير نابض)
- خمس وظائف أساسية: مصدر الجهد/التيار، قياس الجهد/التيار/المقاومة
- الحد الأدنى لعرض النبض القابل للبرمجة هو 50 ميكروثانية.
- مع إمكانية إنشاء أشكال موجية عشوائية وإمكانيات مسح القائمة (فاصل زمني أدنى يبلغ 10 ميكروثانية)
- يدعم أوضاع قياس سلكين/أربعة أسلاك
- يدعم أوامر التحكم عن بعد SCPI
- مرشح الإخراج القابل للضبط
- واجهات التكوين: جهاز USB (محول USBGPIB اختياري)، مضيف USB، LAN
مع مجموعة المنتجات الكاملة المتوفرة الآن في المملكة المتحدة، يمكنك العثور على مزيد من المعلومات حول Telonic موقع إلكتروني.
الصورة: تيلونيك / سيجلنت
