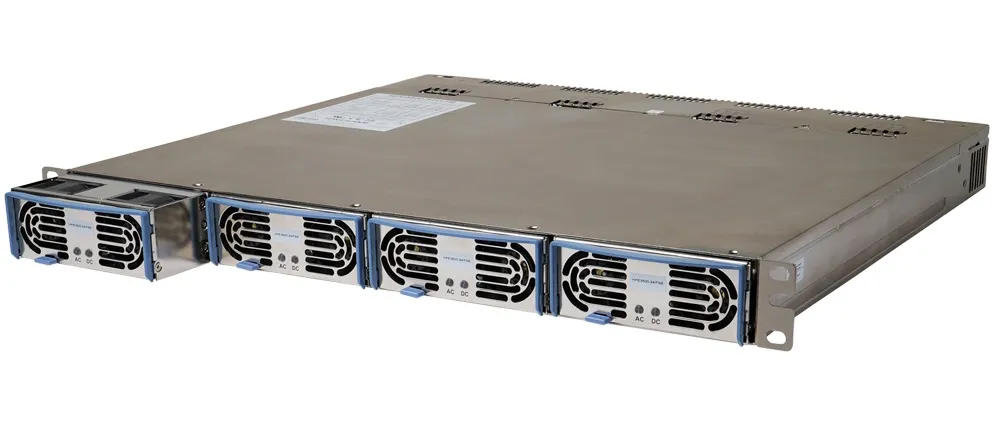

تهدف السلسلة الجديدة – HFE3500 – إلى التطبيقات بما في ذلك أتمتة المصانع، والطباعة الصناعية، ونقل الترددات اللاسلكية، والمحطات الأساسية، والخوادم. ويمكن لكل حامل 1U بارتفاع 19 بوصة أن يستوعب ما يصل إلى أربعة مصادر طاقة. ويمكنها توفير 13300 واط من الطاقة المجمعة أو العمل كنظام فائض للتبديل السريع.
يقول إن وحدات ORing MOSFET الداخلية ووظيفة المشاركة الحالية تتيح عملية التبديل السريع تي دي كيه. ويمكن توصيل ما يصل إلى 12 وحدة HFE3500 (ثلاثة رفوف) بالتوازي.
لاحظ أن موديلات 24 فولت و48 فولت متوفرة بنطاقات ضبط تبلغ 24.0 – 27.6 و48.0 – 55.2 فولت. يتم الاتصال بمصادر إمداد الطاقة من خلال واجهة PMBus المعزولة المدمجة (I2C). تقول الشركة إن فشل التيار المتردد، والتيار المستمر الجيد، وتعديل الإخراج عن بعد، والتشغيل/الإيقاف عن بعد، ومخرج مساعد 5 فولت أو 12 فولت يتم تركيبها بشكل قياسي. هناك خيار لصمامات إدخال التيار المتردد المزدوج.
هف3500
نقاط يجب ملاحظتها:
تحتوي مصادر الطاقة HFE3500 على نطاق إدخال يتراوح بين 85 – 264 فولت تيار متردد مع تخفيض الطاقة إلى 2016 وات أقل من 170 فولت تيار متردد.
يحتوي حامل HFE3500-S1U/TB على كتل طرفية لولبية للإدخال من أجل اتصال قوي.
تبلغ أبعاد مصدر الطاقة 107 × 40.1 × 330 ملم، والرف 444.5 × 43.7 × 428 ملم. يتم توفير التبريد عن طريق مروحتين داخليتين متغيرتي السرعة.
تبلغ كفاءة وحدات HFE3500 94% عند 230 فولت تيار متردد و92% عند دخل 115 فولت تيار متردد.
يبلغ عزل المدخلات والمخرجات من سلسلة HFE 3 كيلو فولت تيار متردد، والمدخل إلى الأرض 2 كيلو فولت تيار متردد، والخرج إلى الأرض 500 فولت تيار مستمر.
المعايير
فيما يتعلق بالامتثال للمعايير، تشمل شهادات السلامة لسلسلة HFE3500 IEC/UL/CSA/EN62368-1 وEN/UL61010-1. كما أنها تحمل علامة CE وUKCA لتوجيهات الجهد المنخفض وEMC وRoHS.
أخيرًا، تتوافق الوحدات مع EN55011 Class B، EN55032 Class B، عنوان FCC 47، الفصل 1، الجزء 15.107 – الفئة B، VCCI Class B لـ EMI المُجرى، بالإضافة إلى EN55011 Class A، EN55032 Class A، FCC Title 47، Chapter 1، Part 15.109 – Class A، وVCCI Class A لـ EMI المشع.
تتمتع موديلات HFE3500 بضمان لمدة خمس سنوات.

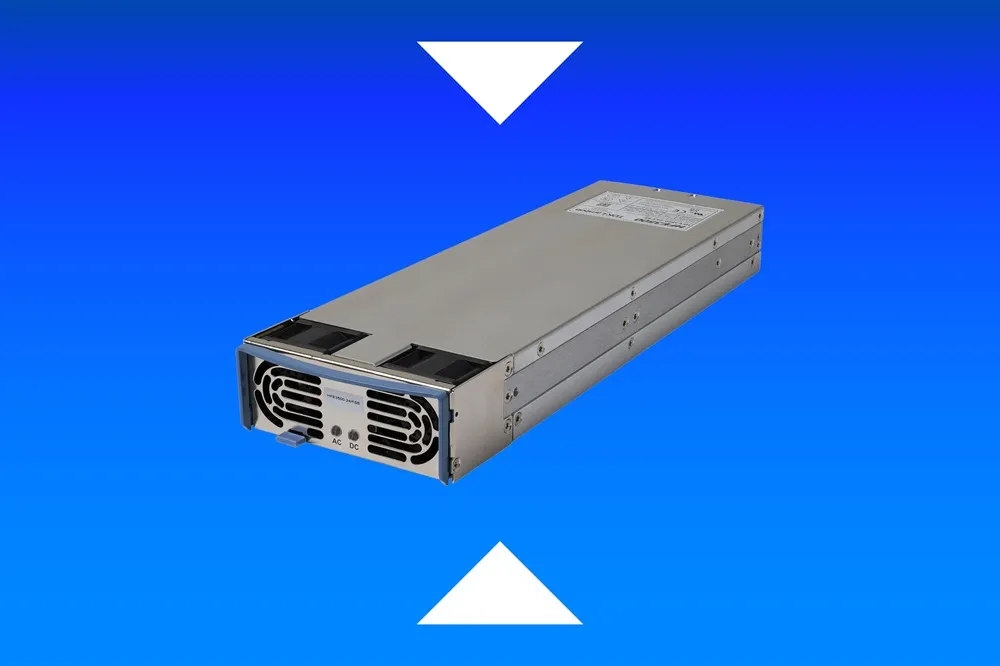

الصورة: تي دي كيه
