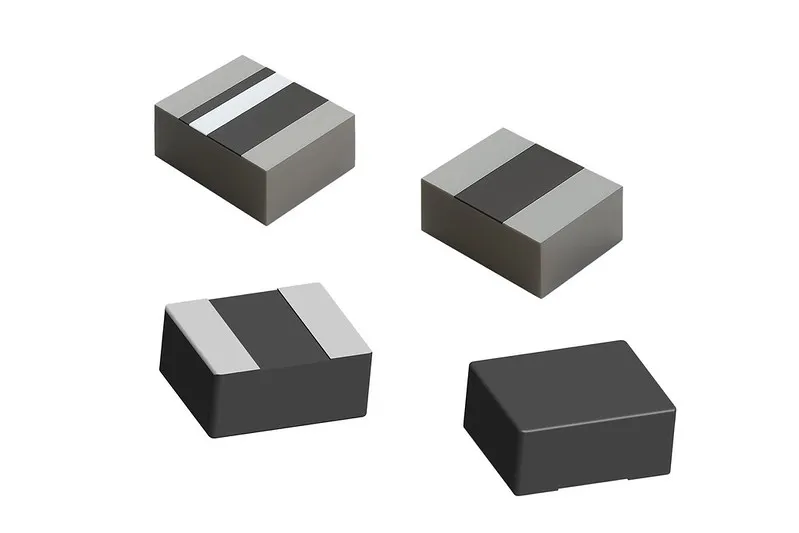

بالإضافة إلى IHLL-0806AZ-1Z وIHLL-1210AB-1Z التجارية، هناك فئة السيارات IHLP-0806AB-5A وIHLP-1210ABEZ-5A.
تعمل الأجهزة المؤهلة AEC-Q200 حتى +165 درجة مئوية. تهدف إلى محولات DC/DC، وقمع الضوضاء، والتصفية، وهي متوفرة في أحجام العلبة 0806 (2.0 × 1.6 × 1.2 مم) و1210 (3.2 × 2.5 × 1.2 مم).
يسلط Vishay الضوء على أن أطراف IHLL-0806AZ-1Z وIHLL-1210AB-1Z مطلية في الجزء السفلي فقط، مما يتيح نمطًا أرضيًا أصغر من أجل تباعد أكثر إحكاما بين اللوحات. أطراف IHLP-0806AB-5A وIHLP-1210ABEZ-5A مطلية من الأسفل والجوانب، مما يسمح بشرائح لحام تضيف قوة تثبيت ضد الصدمات الميكانيكية العالية
عينات وكميات الإنتاج من المحاثات سلسلة IHLL-0806AZ-1Z، IHLL-1210AB-1Z، IHLP-0806AB-5A، وIHLP-1210ABEZ-5A موجودة حاليًا. لديهم مهلة 10 أسابيع.
خالية من الرصاص
فيشاي يكتب:
“من خلال تقديم أداء محسّن مقارنة بالتقنيات القائمة على الفريت، تتميز جميع الأجهزة الأربعة بجسم قوي من الحديد المسحوق الذي يغلف ملفاتها بالكامل – مما يزيل فجوات الهواء ويحمي مغناطيسيًا ضد التداخل مع المكونات القريبة – في حين يوفر منحنى التشبع الناعم الاستقرار عبر درجة حرارة التشغيل بأكملها ونطاقات التيار المقدرة. معبأة في هيكل مركب محمي خالٍ من الرصاص بنسبة 100٪ يقلل من الطنين إلى مستويات منخفضة للغاية، وتوفر المحاثات مقاومة عالية للصدمات الحرارية والرطوبة والتأثيرات الميكانيكية. صدمة، والتعامل مع ارتفاعات التيار العابرة العالية دون تشبع.
مواصفة
ويرد جدول المواصفات أدناه.
| مسلسل | إهل-0806AZ-1Z | IHLP-0806AB-5A | آي إتش إل إل-1210AB-1Z | IHLP-1210ABEZ-5A |
| الحث @ 100 كيلو هرتز (μH) | 0.24 إلى 4.70 | 0.22 إلى 0.47 | 0.24 إلى 4.70 | 0.47 إلى 4.70 |
| نوع دي سي آر @ 25 درجة مئوية (مΩ) | 16.0 إلى 240.0 | 15.0 إلى 21.0 | 6.6 إلى 115.0 | 18.0 إلى 150.0 |
| دي سي آر ماكس. @ 25 درجة مئوية (مΩ) | 20.0 إلى 288.0 | 18.0 إلى 25.0 | 10.0 إلى 135.0 | 22.0 إلى 180.0 |
| تصنيف الحرارة النوع الحالي. (أ)(1) | 1.3 إلى 6.3 | 4.6 إلى 5.8 | 2.3 إلى 9.2 | 1.8 إلى 5.1 |
| التشبع النوع الحالي. (أ)(2) | 1.5 إلى 6.5 | 4.5 إلى 5.1 | 2.5 إلى 9.0 | 2.0 إلى 6.5 |
| التشبع النوع الحالي. (أ)(3) | 1.8 إلى 7.2 | 5.4 إلى 7.5 | 2.9 إلى 11.5 | 2.5 إلى 8.2 |
| حجم القضية | 0806 | 0806 | 1210 | 1210 |
| نطاق درجة الحرارة (درجة مئوية) | -55 إلى +125 | -55 إلى +165 | -55 إلى +125 | -55 إلى +165 |
| إيك-Q200 | لا | نعم | لا | نعم |
