“إن دمج DSP يجلب العديد من الوظائف على الرقاقة، بما في ذلك التدمير والتحويل الرقمي والتشذير وتصحيح عدم تطابق معدل الذكاء – والتي يتم إجراؤها تقليديًا بواسطة FPGA،” وفقًا للشركة.
يُطلق على إصدار ADC ثنائي القناة، 12 بت، 170 ميجا عينة/ثانية اسم SD1146.
“يستخدم الجهاز بنية خطوط أنابيب متعددة المراحل لتحقيق نسبة إشارة إلى ضوضاء عالية وخطية، عبر عرض نطاق ترددي واسع لإشارة الإدخال”، كما قال سيلانا.

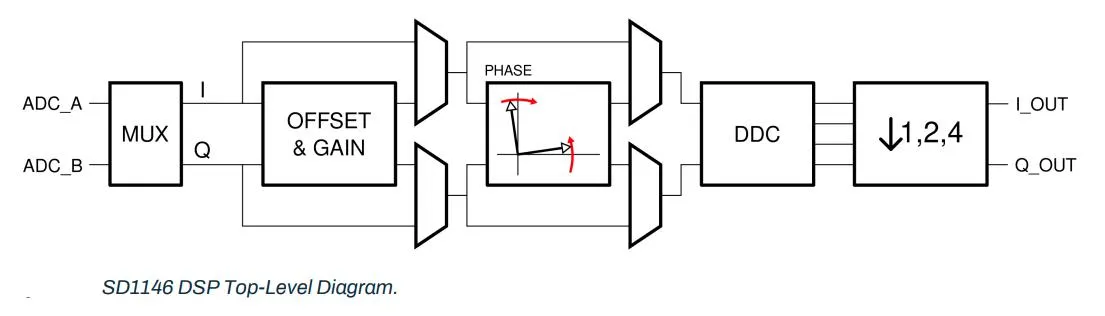

مخطط كتلة DSP المبسط
يحتوي على مدخل اسمي 2Vp-p مع إشارة إلى ضوضاء مُطالب بها تبلغ 70.8 ديسيبل في الثانية، و88 ديسيبل في SFDR (نطاق ديناميكي حر زائف)، و-151.3 ديسيبل في الثانية/ضوضاء إدخال – كل ذلك مع 70.2 ميجا هرتز على الإدخال، وأخذ العينات عند 170 ميجا عينة في الثانية. (“fs” هنا هو “النطاق الكامل”).
يمكن تشغيل ADCs بشكل فردي، أو كقنوات I وQ لنفس الإشارة.
لديهم عينة وعقد في نهاياتهم الأمامية وهي تفاضلية تمامًا لرفض الضوضاء.
قال سيلانا: “تتصرف مرحلة الإدخال كشبكة مكثف مبدل، وتقدم نفسها إلى دائرة القيادة كمزيج من المفتاح ومكثف أخذ العينات”. “يتم إعادة ضبط المكثف قبل كل دورة تحويل، مما يؤدي بشكل فعال إلى القضاء على تأثيرات الذاكرة غير الخطية التي يتم ملاحظتها بشكل شائع في بعض بنيات ADC عبر الأنابيب.”
من المتوقع أن تكون المدخلات مقترنة بالتيار المتردد عبر المكثفات، ويتم توفير خرج الجهد الذي يمكن من خلاله ضبط قيم التيار المستمر للمدخل. يتم تضمين مرجع داخلي 1.02 – 1.07 فولت للتحويل.
تتم المعايرة تلقائيًا عند التشغيل، ويمكن البدء بها يدويًا أثناء التشغيل. يوجد أيضًا وضع معايرة الخلفية.
يتم التحكم عبر ناقل ثلاثي الأسلاك متوافق مع SPI ويمكن ضبط IC لتشغيل إخراج البيانات الخاصة به إما إلى مستويات CMOS أو LVDS (ANSI-644)، وفي تنسيق ثنائي أو مكمل ثنائي أو تنسيق رمز رمادي.
مطلوب ساعة خارجية تصل إلى 1 جيجا هرتز، إما في شكل تفاضلي أو أحادي الطرف. تتم معالجة ذلك بواسطة مقسم داخلي بنسب متكاملة من 1 إلى 8.
هناك حاجة إلى إمدادات تناظرية ورقمية 1.8 فولت، ويبلغ استهلاك الطاقة عادةً 492.4 ميجاوات بمعدل 170 ميجا عينة/ثانية. التشغيل أكثر من -40 إلى +85 درجة مئوية.
إصدارات ADC 14 و16 بت قيد التطوير، بمعدلات عينة تتراوح من 5 إلى 250 ميجا عينة/ثانية.
ابحث عن ورقة بيانات SD1146 على صفحة الويب Silanna هذه، و تعرف على المزيد حول ADCs السابقة للشركة التي لا تحتوي على DSP هنا
