وفقًا للمعهد، فهو “يُظهر استقطابًا كهربائيًا قويًا على الرغم من سمكه 30 نانومتر فقط بما في ذلك الأقطاب الكهربائية العلوية والسفلية، مما يجعله مناسبًا للإلكترونيات عالية الكثافة”. “وهذا يوضح التوافق الجيد مع أجهزة أشباه الموصلات التي تجمع بين الدوائر المنطقية والذكريات.”
المادة الرئيسية التي تُظهر استقطابًا ثابتًا عاليًا هي فيلم نيتريد الألومنيوم المغطى بالسكانديوم – مُركَّب بالورزيت (Al)0.9الشوري0.1) N والتي حققت 100 درجة مئوية / سم2.
في حين أن الطاقة مطلوبة لتبديل الاستقطاب، يتم الاحتفاظ بالحالة المستقطبة بعد إزالة الطاقة، مما يجعل التكنولوجيا مناسبة للذاكرة غير المتطايرة.

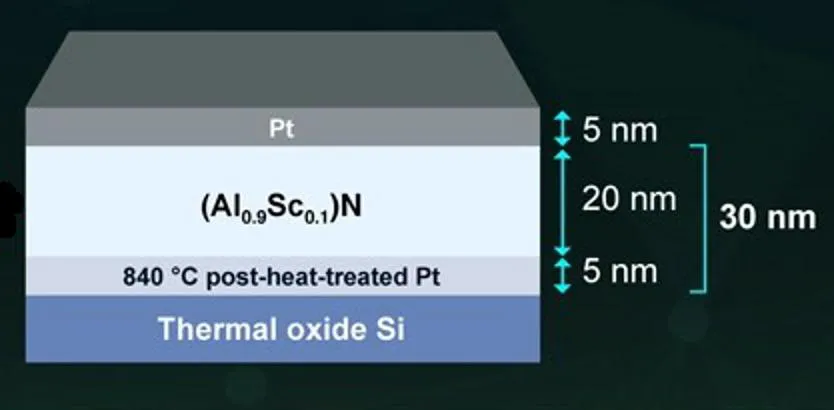

تشتمل تقنية 30 نانومتر على مجموعة المواد بأكملها، و5 نانومتر من البلاتين، و20 نانومتر من النتريد وقطب علوي من البلاتين مقاس 5 نانومتر.
وقال البروفيسور هيروشي فوناكوبو: “لقد ركزت الأبحاث السابقة حول تقليص حجم الذاكرة الكهروضوئية فقط على ترقق الطبقات الكهروضوئية”. “ما يجعل بحثنا بارزًا هو أننا ركزنا على تقليص حجم مجموعة الأجهزة بأكملها، وليس فقط الفيلم الكهروضوئي.”
كانت المعالجة الحرارية للقطب البلاتيني السفلي عند درجة حرارة 840 درجة مئوية، والتي تعزز الاتجاه البلوري، إحدى الخطوات التي وجدت ضرورية للحفاظ على الأداء الكهروضوئي حيث تم تجربة طبقات نشطة أرق وأرق.
وقال المعهد: “بشكل عام، يمكن للدراسة أن تلهم تقليص نطاق البنى الكهروضوئية الأخرى مثل FeRAM وFTJ، التي تعتمد على تبديل الاستقطاب المستقر والاحتفاظ به”.
عمل معهد طوكيو للعلوم مع Canon Anelva في هذا البحث.
يتم نشر النتائج التي توصلوا إليها باسم “تحجيم سماكة Pt/(Al0.9الشوري0.1)مكثف N/Pt يصل إلى 30 نانومترفي المواد الإلكترونية المتقدمة.
