إنه شكل معدل من REF80 الذي تم إطلاقه بهدوء متساوٍ، وهو مرجع زينر مدفون يتم التحكم في درجة حرارته مع انجراف 0.05 جزء في المليون/درجة مئوية وثبات أفضل من 1 جزء في المليون. يبلغ خرجه حوالي 7.6 فولت، ويتم تحديده من 0 إلى +70 درجة مئوية.
بعد 1000 ساعة (وحتى 5000 ساعة)، يتحسن الثبات إلى 0.3 جزء في المليون.
وهذا يجعله قريبًا من مرجع Linear Tech (أخيرًا ADI) الأسطوري ~ 7V LTZ1000، وهو أيضًا تصميم Zener مدفون في الفرن مع انحراف 0.05 جزء في المليون/درجة مئوية، محدد على مدى -55 إلى +125 درجة مئوية، واستقرار طويل المدى يبلغ 2μV/√kHr.
طعنة ADI الخاصة في إعادة تصميم LTZ1000، ~ 6.62 فولت ADR1000، يسجل 0.5 جزء في المليون/عامًا من الانجراف النموذجي طويل المدى بعد 3000 ساعة أولية، وأفضل من 0.2 جزء في المليون/درجة مئوية. تم تحديده عند -40 إلى +125 درجة مئوية.
ملاحظة هنا: يعد تأهيل مثل هذه المراجع علمًا في حد ذاته، لذا من غير المرجح أن تكون المواصفات الرئيسية أعلاه عبارة عن مقارنات دقيقة بين التفاح والتفاح.
في جميع الحالات المفصلة حتى الآن، تكون الأولوية لجهد خرج ثابت، مع الحجم الدقيق لهذا الجهد أسفل قائمة الأولويات ويعتمد على اختلاف الإنتاج من جهاز إلى جهاز.
يسجل ADR1000 نتائج أفضل في دقة حجم الإخراج من LTZ1000: دقة أولية تبلغ 6.62 فولت ± 50 جزء في المليون مقارنة بـ 7 فولت + 300 مللي فولت -200 مللي فولت.
يوصف REF80 7.6V الخاص بـ TI بأنه ±50mV، ويوجد رسم بياني في ورقة البيانات يشير إلى الدقة الأولية من -25 إلى -35mV، إذا كانت الإلكترونيات الأسبوعية تقرأها بشكل صحيح.
يقوم REF81 الجديد بموازنة جهد الخرج المعتمد على Zener عن طريق إضافة مخزن مؤقت ومكبر صوت دقيق إلى REF80، داخل نفس الحزمة المثبتة على السطح الخزفية المغلقة بإحكام مقاس 9 × 9 مم والتي يمكن التحكم في درجة حرارتها.
مثل REF80، تم تحديده من 0 إلى +70 درجة مئوية.
يحتوي REF81 على خرج غير مخزّن يشبه REF80 ~ 7.6V (التسامح غير محدد في ورقة بيانات المعلومات المسبقة لشهر أكتوبر 2025)، لكن IC ستوفر أيضًا خيارًا مما يلي:
- 2.5 فولت ± 0.05%، 4.096 فولت ± 0.05% أو 5 فولت ± 0.05%
- 5 فولت ± 0.1%، 8.192 فولت ± 0.1% أو 10 فولت ± 0.1%
“إن دمج حلقة التحكم والمقاومات الدقيقة والمخزن المؤقت يلغي الحاجة إلى مكونات دقيقة خارجية”، وفقًا لورقة البيانات.
هذان النطاقان هما نتيجة وضعي تشغيل محددين بواسطة اللوحة، ويوصفان بشكل مختلف بـ “x1” و”x2″، أو “0.5x” و”1x”، في ورقة البيانات المتقدمة.

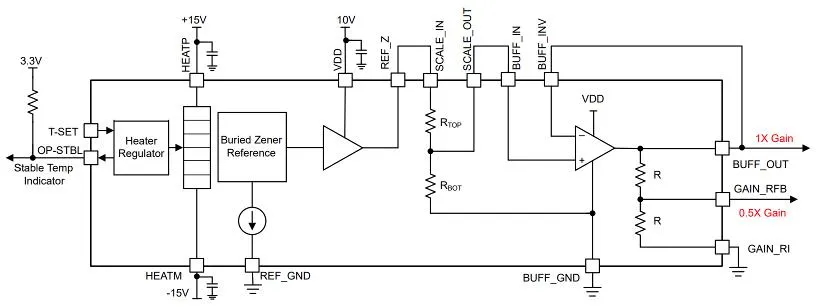

سألت مجلة Electronics Weekly منظمة الشفافية الدولية عن كيفية اختيار الفولتية الثلاثة في كل من الوضعين – على الرغم من الحكم عليها هذا التصميم النموذجي، والذي يستدعي REF8150، هناك ثلاث دوائر متكاملة منفصلة وهذا هو الإصدار 5V/10V.
يستمر تحديد خرج 7.6 فولت على أنه 0.05 جزء في المليون/درجة مئوية، و0.3 جزء في المليون (1000 إلى 5000 ساعة)، في حين لم يتم الإعلان عن انحراف درجة حرارة المخرجات المخزنة بعد.
ابحث عن REF81 ورقة البيانات المتقدمة هنا، وهناك ملاحظة التطبيق التي تشير إلى REF80 وREF81.
