في نهاية العرض، تم وصف مصدر جهد بتنسيق Open Rack بقدرة 30 كيلو وات 800 فولت تيار مستمر بقياس 800 × 160 × 32 مم.

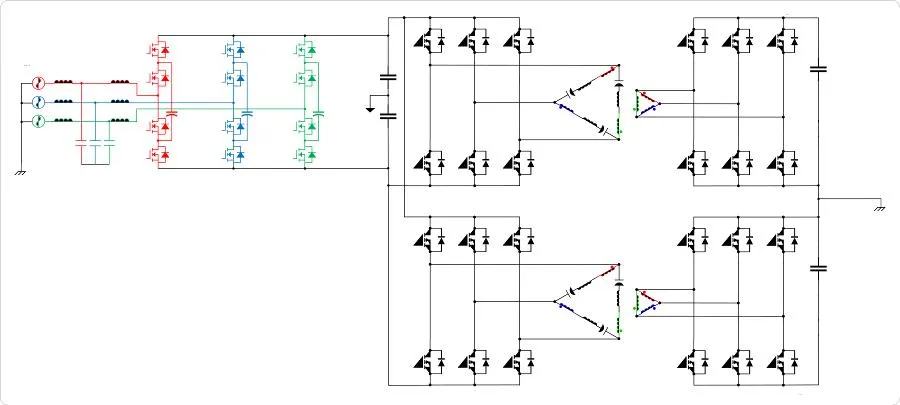

وهذا يأخذ التيار الكهربائي ثلاثي الطور إلى محول تصحيح عامل القدرة لمكثف طيران ثلاثي المستويات (الرسم البياني الصحيح) ، والتي تولد ناقل تيار مستمر لمحولين LLC معزولين من دلتا-دلتا ثلاثي الطور يولدان ± 400 فولت تيار مستمر أو 800 فولت تيار مستمر.
تعمل الواجهة الأمامية للمكثف الطائر على مضاعفة تردد التحويل بشكل فعال لتقليل حجم مغو الإدخال.
على الطرف المتلقي، ناقشت الشركة اثنين من البنى التحتية لتحويل 800 فولت تيار مستمر إلى 12.5 فولت في الرفوف.
كان واحدا مماثلا ل مفهوم تكامل الطاقة في نفس القمة (على الرغم من أنه بتفاصيل أقل): محول ناقل وسيط واحد 64:1 يخفض 800 فولت إلى 12.5 فولت دفعة واحدة.
كان امتدادًا لذلك عبارة عن محول 128: 1 أحادي المرحلة ينتج سكة 6.25 فولت لمركبات ثنائي الفينيل متعدد الكلور للمعالج وكفاءة تقدر بـ 800 فولت إلى النواة تبلغ ذروتها بنسبة 89٪ (لا تشمل خسائر ثنائي الفينيل متعدد الكلور).
يسمح هذا الجهد المنخفض للوحة للمنظم الموجود على اللوحة بالعمل بتردد أعلى، مما يؤدي إلى تقليص هذا المحول إلى النقطة التي يمكنه من خلالها توصيل الطاقة من أسفل المعالج من الجانب الآخر من اللوحة.
“إن التحدي الذي يواجه هذه البنية هو أن تيار الخرج للمحول 128:1 كبير جدًا – سيكون هناك 2.4 إلى 3.2 كيلو أمبير عند 6.25 فولت،” قال TI. “إن الحفاظ على خسائر اللوحة 6.25 فولت إلى أقل من 1 أو 2% سيتطلب موصلات كبيرة جدًا – قضبان التوصيل، على سبيل المثال.”

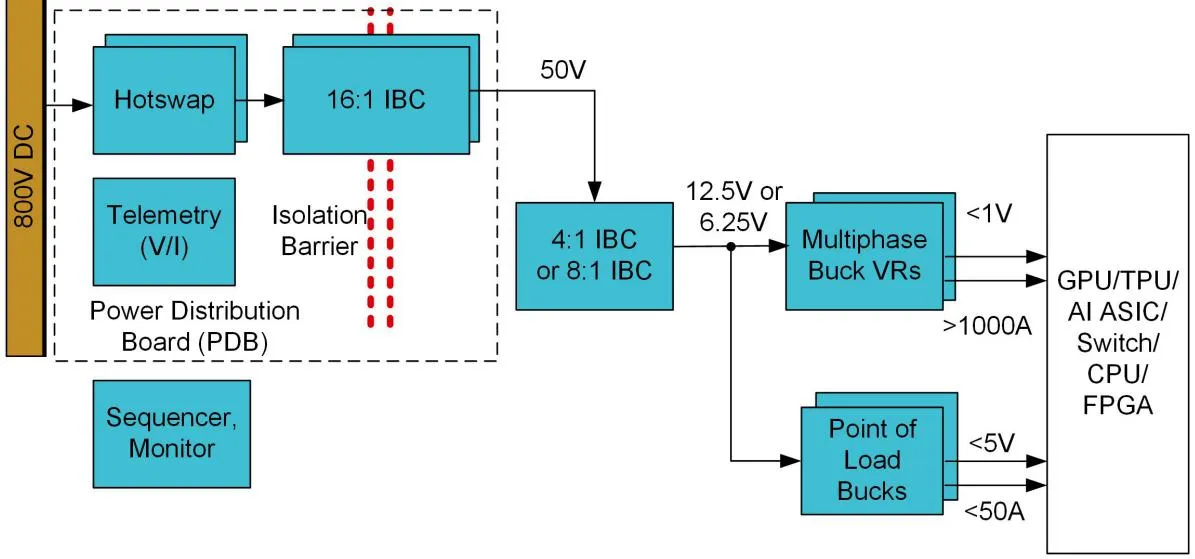

وللاقتراب من أنظمة اليوم، فقد ناقشت أيضًا مخططًا من مرحلتين مع محول معزول 16:1 ينتج 50 فولت، ثم محول غير معزول 4:1 يوفر 12.5 فولت (أو 1:8 لـ 6.25 فولت).
بعد مرحلة العزل بنسبة 16:1 “سيكون لبقية بنية الطاقة شكل ومظهر مماثل لدرج الحوسبة 48Vdc – هناك العديد من الاختلافات المحتملة”، كما تقول TI.
