تتمثل الفكرة في السماح للمصممين بالتعامل مع جهد ناقل التيار المستمر الذي يصل إلى 1100 فولت مع مكونات أقل.
مساحة ثنائي الفينيل متعدد الكلور
“بفضل معدلات الجهد العالي التي تصل إلى 600 فولت، تسمح أجهزة سلسلة PUR-SI الـ 193 المحسّنة التي تم إصدارها اليوم للمصممين بتحقيق نطاق الجهد هذا بمكونات أقل، مع التخلص من الحاجة إلى دوائر موازنة الجهد – مما يوفر مساحة ثنائي الفينيل متعدد الكلور وتقليل تكاليف قائمة مكونات الصنف”، كما كتب فيشاي.
“بالإضافة إلى ذلك، فإن ارتفاع الجهد الإضافي يزيد من عمر المكثف ويعزز موثوقية النظام بشكل عام.”
مكثفات الطاقة الإضافية

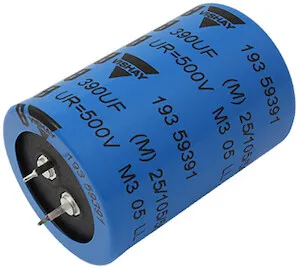

تتعامل أجهزة سلسلة PUR-SI البالغ عددها 193 مع تيارات مموجة تصل إلى 3.27 أمبير. ويبلغ الاستخدام مدى الحياة 5000 ساعة عند +105 درجة مئوية.
إنها توفر سعة تتراوح من 47 درجة فهرنهايت إلى 820 درجة فهرنهايت في 25 علبة صغيرة الحجم تتراوح من 22 مم × 25 مم إلى 35 مم × 60 مم. تتوفر أيضًا المكثفات المتوافقة مع RoHS مع أطراف توصيل قطبية ثلاثية المفاتيح من أجل تركيب PCB أكثر استقرارًا.
التخزين المؤقت
“باعتبارها مكثفات إلكتروليتية مستقطبة من الألومنيوم مع إلكتروليت غير صلب، فإن الأجهزة مناسبة بشكل مثالي للتنعيم والتخزين المؤقت وتصفية DC-Link في مصادر الطاقة في وضع التبديل؛ والشواحن، وأنظمة إدارة البطاريات (BMS)، وأجهزة التحكم في المحركات في المركبات الكهربائية (EV) والكهربائية الهجينة (HEV)، ومحركات المحركات الصناعية ومكيفات الهواء، وعاكسات الطاقة الشمسية، والمعدات الطبية، UPS، ومعدات اللحام.”
يمكنك الاطلاع على جدول المواصفات الخاص بمكثفات الطاقة الإضافية أدناه.
| حجم العلبة (العمق × الطول مم) |
22 × 25 إلى 35 × 60 |
|
| نطاق السعة |
47 درجة فهرنهايت إلى 820 درجة فهرنهايت |
|
| تسامح |
± 20% |
|
| الجهد المقنن |
400 فولت إلى 450 فولت |
500 فولت إلى 600 فولت |
| نطاق درجة حرارة الفئة |
-40 درجة مئوية إلى +105 درجة مئوية |
|
| العمر الإنتاجي عند +105 درجة مئوية |
5000 ح |
|
| الأعلى. ESR عند 100 هرتز |
120 مΩ إلى 3365 مΩ |
|
| الأعلى. مقاومة عند 10 كيلو هرتز |
80 مΩ إلى 2700 مΩ |
|
| المواصفات المقطعية |
إيك 60384-4 / إي إن 130300 |
|
| الفئة المناخية IEC 60038 |
40 / 105 / 56 |
25 / 105 / 56 |
مزيد من المعلومات على Vishay موقع إلكتروني.
