يستخدم الكاشف، المسمى LF21112TMR، مزيجًا من مستشعر TMR (مقاومة مغناطيسية الأنفاق) ومعالجة cmos – الإخراج هو cmos بالدفع والسحب.

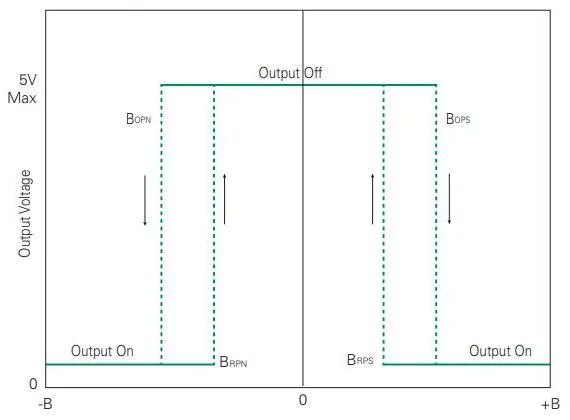

إنه omni-polar تصميم (الرسم البياني اليسار) ، مع ارتفاع إنتاجها مع عدم وجود مجال مغناطيسي (والذي يطلق عليه Littelfuse “إيقاف” (فكر في الصرف المفتوح، على الرغم من أنه ليس كذلك)) وعادة ما ينخفض (‘on’) عندما يزيد المجال فوق 7G بغض النظر عن قطبية المغناطيس المطبق – شمالًا أو جنوبًا. ثم يعود بعد ذلك إلى المستوى العالي (إيقاف) عندما يقل المجال عن 5G.
“تؤدي المفاتيح متعددة الأقطاب إلى حدوث استجابة عند تعرضها لأي من القطبين المغناطيسيين، مما يجعلها مثالية للتصميمات والتطبيقات ذات المساحة المحدودة حيث يصعب التحكم في محاذاة المغناطيس”، وفقًا للشركة.
يتم تثبيت التشغيل ضد تغير درجة الحرارة بواسطة منظم فجوة النطاق الداخلي وهو يزيد عن -40 إلى +125 درجة مئوية ومن 1.8 فولت إلى 5.5 فولت.
LF11215TMR هو جهاز مشابه مزود بـ خاصية ثنائية القطب – على الرغم من المزيد من الطاقة المتعطشة وأسرع.
عندما لا يتم تطبيق أي مجال مغناطيسي، يظل ناتجه متجمدًا مرتفعًا أو منخفضًا اعتمادًا على حالته السابقة.
ما يجعله مرتفعًا (“متوقف”) هو اقتراب القطب الشمالي مما يزيد من المجال المحلي إلى ما بعد العتبة (10 – 25 جيجا، عادةً 17 جيجا).
يرشح Littelfuse هذا الحقل بـ “-17G” ويذكر أنه يحدث عندما يقترب القطب الشمالي من جانب الدبوس 1. (للحصول على رسم تخطيطي في ورقة البيانات Littlefuse – سألت مجلة Electronics Weekly الشركة عما إذا كان هذا هو الجانب الطويل أو القصير المجاور للدبوس 1 من حزمة SOT23-3.)
ما يجعله منخفضًا (‘on’) هو اقتراب القطب الجنوبي مما يزيد من المجال المحلي إلى ما هو أبعد من العتبة التي عادة ما تكون +17G (نفس الحدود).
لاحظ أن مخطط الحالة الموجود في الصفحة 3 من ورقة بيانات LF11215TMR (إصدار 22/07/25) والذي من المفترض أن يوضح حالات الإخراج قد يكون خاطئًا.
الاستهلاك النموذجي في هذا الجهاز هو 1.5μA وسيعمل حتى 1 كيلو هرتز. نطاقات الجهد ودرجة الحرارة هي نفسها.
ملحوظة: تسميات Littelfuse الإضافية هي أن الانتقال من الأعلى إلى الأدنى يسمى “العملية” بينما الانتقال من الأدنى إلى الأعلى هو “الإصدار” (إصدار العملية، + -، عالي منخفض، تشغيل-إيقاف – إذا كانت ورقة البيانات بحاجة إلى التحرير….).
من المتوقع استخدامه في عدادات المرافق، وكشف الغطاء والغطاء في الأجهزة الإلكترونية الاستهلاكية، والأتمتة الصناعية، وكشف العبث في أنظمة أمان المنزل.
عندما تطلب شركة Electronics Weekly توضيحًا، سيتم تحديث هذه المقالة بأي ردود (على الأقل، هذه هي الخطة).
