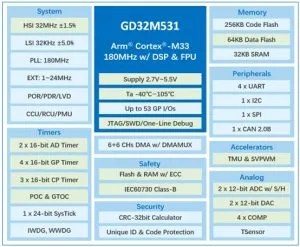

يعتمد على معالج Arm Cortex-M33، الذي يعمل بسرعة 180 ميجاهرتز، ويدمج الأجهزة الطرفية للتحكم في أداء المحرك المزدوج وتحسينه، مع تصحيح عامل الطاقة. كما أنه يدمج امتدادات DSP ووحدة الفاصلة العائمة. وهي مجهزة بفلاش 256 كيلو بايت، وفلاش بيانات 64 كيلو بايت، وذاكرة SRAM سعة 32 كيلو بايت، مما يمكنها من التعامل مع تخزين برنامج التحكم في المحرك ومعالجة البيانات في الوقت الفعلي. يدعم كل من Flash وSRAM ECC لضمان سلامة البيانات وموثوقية النظام.
يحتوي المتحكم الدقيق على مسرعات أجهزة متكاملة للوظائف المثلثية وتعديل عرض نبض متجه الفضاء (SVPWM)، المصمم خصيصًا لخوارزميات التحكم الموجه ميدانيًا (FOC). مع الأداء الذي يصل إلى 705 Coremark و267DMIPS، فإنه يتعامل بسهولة مع خوارزميات FOC المعقدة. جيجا ديفيس.
وقالت الشركة إن التكامل لا يعالج كفاءة خوارزميات FOC فحسب، بل يقلل أيضًا من عبء عمل وحدة المعالجة المركزية ويعزز دقة التحكم في سرعة المحرك ويقلل ضوضاء التشغيل ويحسن كفاءة الطاقة.
هناك قناتان لمؤقتات AD المحسنة للقيادة المستقلة لـ FOC المزدوج. يمكن استخدام وصلة تشغيل ADC التي يتم تحويلها على مراحل للأجهزة لأخذ عينات التيار والجهد المتزامن. وقالت الشركة إن هذا يمكن أن يزيل التأخير المعتاد في الأنظمة التقليدية التي يتم تشغيلها بواسطة البرامج
هناك أيضًا وحدة تحكم مدمجة في إخراج المنفذ ووحدة تحكم في إخراج المؤقت العام لحماية التيار الزائد المفلترة دون تدخل وحدة المعالجة المركزية. لـ “وقت الاستجابة على مستوى الميكروثانية”.
نطاق الجهد هو 2.7 فولت ~ 5.5 فولت ونطاق درجة حرارة التشغيل هو -40 درجة مئوية إلى +105 درجة مئوية ودرجة حرارة الوصلة تصل إلى +125 درجة مئوية. بالنسبة للبيئات القاسية والأنظمة الخارجية، فإنه يوفر أداء HBM ±4kV وCDM ±1kV ESD ويقاوم تيار الإغلاق ±200mA عند 125 درجة مئوية.
تتضمن خيارات واجهة الاتصال I2C وSPI وCAN 2.0B بالإضافة إلى أربعة UARTs. هناك أيضًا ثلاثة مؤقتات CP مخصصة وأربعة مؤقتات GP.
سلسلة المتحكمات الدقيقة GD32M531 مناسبة للاستخدام في الأجهزة المنزلية المتنوعة، بما في ذلك وحدات تكييف الهواء، والتبريد، ومضخات الحرارة بمصدر الهواء، والغسالات/المجففات، وغسالات الأطباق، وأجهزة الطهي بالحث متعدد الشعلات.
العينات ولوحات التطوير متاحة الآن. ومن المقرر أن يبدأ الإنتاج الضخم الشهر المقبل.
