يعد التنسيق، الذي يتم من خلال الفتحة ويبلغ ارتفاعه 15.5 ملم فوق PCB، جزءًا من سلسلة “125” الخاصة بالشركة، والتي تم إطلاقها في الأصل في العام الماضي بتنسيق ثنائي القطب أحادي الرمي مفتوح بشكل طبيعي (‘2 شكل A)، يهدف إلى معدات الاختبار الآلية.

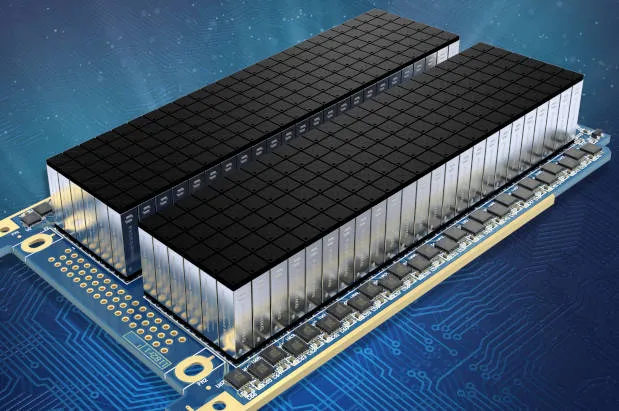

مجهزة بدرع معدني mu، يمكن تجميع المرحلات على مسافة 5 مم في بعدين.
مرحل التردد اللاسلكي عبارة عن جهاز أحادي القطب مفتوح عادةً ومصنف ليحمل 10 وات. يحتوي على دبوس منفصل لاتصال درع مسار الإشارة.
إنه جزء من توسعة لسلسلة 125 والتي تشهد أيضًا إضافة ثلاثة أنواع أخرى:
- 1 النموذج أ (SPST-NO)
- 1 النموذج ب (SPST-NC)
- 1 النموذج C (SPDT، تحويل SP)
لزيادة التعامل مع الطاقة، تحتوي جهات الاتصال على طبقة من النحاس أسفل الطبقة العليا من الروثينيوم لسحب الحرارة بعيدًا.
يمكن تبديل ما يصل إلى 1 أمبير و20 وات بواسطة مرحلات NO وNC الجديدة في متغيرات الملف 12 فولت، وما يصل إلى 15 وات في متغيرات الملف 3 فولت و5 فولت.
ترجع اختلافات التعامل مع الطاقة بسبب تصنيف الملف إلى أن ملفات 12 فولت هي أنواع طاقة أعلى: ~200 ميجاوات مقارنة بـ ~50 ميجاوات. وقالت الشركة: “إن الإصدارات بجهد 12 فولت مناسبة لتطبيقات مثل معددات الإرسال أو المصفوفات حيث يتم تشغيلها في دورة تشغيل منخفضة”. “يجب الأخذ في الاعتبار الأماكن التي يتم تركها فيها قيد التشغيل لفترة أطول بسبب تأثير التسخين.”
لماذا تحتوي أنواع 12 فولت على ملفات عالية الطاقة؟
“مع وجود مساحة محدودة داخل العبوات الصغيرة، ليس من الممكن تحقيق أرقام مقاومة عالية للملف
وأوضح بيكرينغ أنه “يفضل، دون استخدام مقاييس سلكية دقيقة للغاية. إذا تم استخدام مقاييس فائقة الدقة، فسيكون هناك خطر ناتج عن ذلك”.
ذات موثوقية أقل بسبب الطبيعة الحساسة لهذا السلك. تعتبر الموثوقية ذات أهمية قصوى، لذلك يتم تجنب المقاييس الدقيقة للغاية.
يمكن لأنواع التغيير أن تحمل فقط ~ 2 وات
هناك مرحلات مصممة في المملكة المتحدة، ويتم تصنيعها في المملكة المتحدة أو جمهورية التشيك.
تختلف المواصفات بمهارة عبر المتغيرات. للحصول على التفاصيل الكاملة، ورقة بيانات السلسلة 125 موجودة هنا على موقع بيكرينغ الإلكتروني.
