ومع ذلك ، فهو متقدم فقط على تبديل قاعة في الطائرة 1.5mt مماثل قدمه Melexis في الأسبوع الماضي ، والذي يحتوي أيضًا على مركّز مغناطيسي داخلي.
وحدة TI ، TMAG5134A1CDBVR ، هي جزء من عائلة TMAG5134 الأعضاء السبعة التي تهدف إلى تطبيقات بسيطة مثل أجهزة استشعار الأبواب والنافذة والإلكترونيات الشخصية والأجهزة المنزلية.

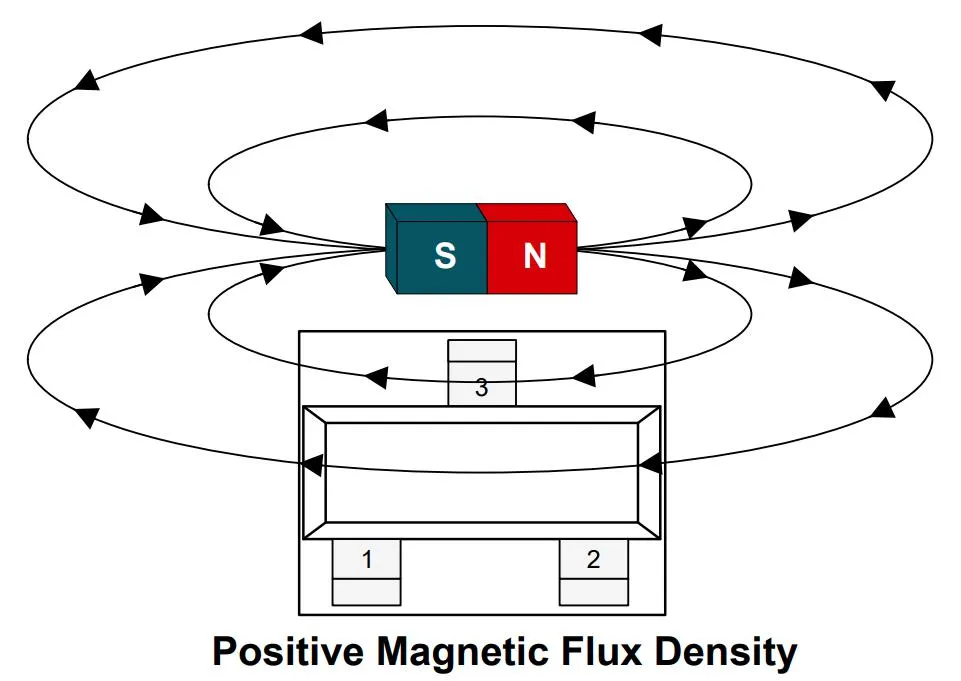

“إمكانية الاستشعار داخل الطائرة تمكنها من اكتشاف الحقول المغناطيسية متوازية أو أفقية إلى لوحة دوائر مطبوعة ، مما يمنح المهندسين مرونة” ، وفقًا للشركة.
تعطي الإصدارات المتعددة اختيار حساسية العتبة ومعدلات العينة: ± 1MT (10 هرتز) ، ± 1.3 (1.25 ، 5 أو 20 هرتز) ، ± 1.5mt (10Hz) و ± 2mt (20 هرتز).

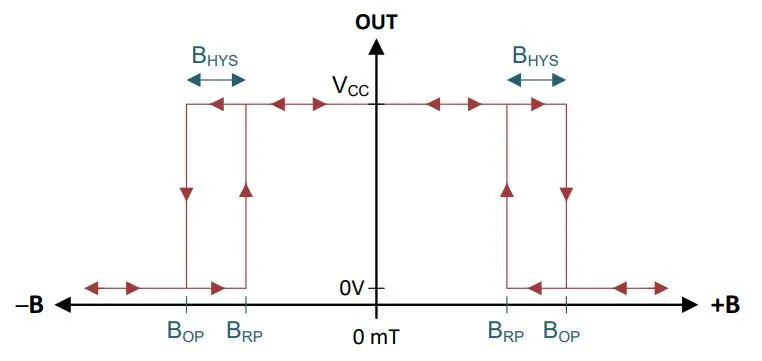

الإخراج هو نوع واحد من CMOS وهو مرتفع بين العتبات والمنخفضة خارجها (الذي يطلق عليه Ti “Omnipolar”) – حول كل من العتبات هو التباطؤ 0.4mt (الرسم البياني الحق).
يأتي جهاز واحد في الأسرة في LGA بحجم 0.9 × 1.3 مم (بدلاً من 2.9 × 2.8 مم SOT-23 للآخرين) ولديه مخرجان ينفذان بشكل منفصل الجوانب اليمنى واليسرى من الرسم البياني أعلاه ، ويظل عالياً في “الربع الآخر”-“Dual-unipolar” في Ti Speak. لديها عتبات ± 1.3mt ومعدل عينة 20 هرتز.
إلى جانب هذه تكوينات الطلبات الخاصة مع اختيار: المخرجات المقلوبة ، والمخرجات المفتوحة ، والحساسية وصولاً إلى 3MT ، وأخذ عينات من 8 كيلو هرتز.
متوسط الاستهلاك هو 500NA لتحديث 1.25 هرتز ، 600NA ل 5 هرتز ، 900NA لمدة 10 هرتز و 1.4µA ل 20 هرتز.
تتراوح العملية أكثر من 1.65 إلى 5.5 فولت و -40 إلى +125 درجة مئوية.
للتنمية ، هناك وحدة تقييم وأداة محاكاة المعنى المغناطيسي TI.
تصنع مفاتيح القاعة في FABs الخاصة بـ TI على رقائق 300 مم.
العثور على TMAG5134 عائلة على صفحة الويب TI هذه
