لوحة eval لـ 24V 4A Mains PSU مع PFC لديها حلقات تماثلية ورقمية

أصدرت ROHM تصميمًا هجينًا تماثليًا رقميًا محكمًا لسيارات ناتج PSU 24V 4A التي تم بناؤها حول ML62Q2035 16BIT RISC MCU.

يشتمل التصميم ، الذي يطلق عليه المرجع 67004 والذي تم تنفيذه على لوحة تقييم LogicoA003-EVK-001 ، إلى مرحلة توصيل حاسمة PFC (تصحيح عامل الطاقة) متبوعًا بمحول ذبابة شبه رئوي معزولة.

وقال ROHM: “تستخدم إمدادات الطاقة التي تسيطر عليها التناظرية على نطاق واسع في التطبيقات الصناعية الصغيرة إلى المتوسطة ، ومع ذلك ، فإن الطلب على الموثوقية العالية والتحكم الأكثر دقة جعل من الصعب بشكل متزايد تكوينات التناظرية فقط لتلبية توقعات السوق”. “من ناحية أخرى ، على الرغم من أن إمدادات الطاقة الرقمية بالكامل توفر تحكمًا جيدًا ومرونة أكبر ، إلا أن اعتمادها في نطاق الطاقة الصغير إلى المتوسط ​​كان محدودًا بسبب ارتفاع تكلفة استهلاك الطاقة والطاقة. للتغلب على هذه التحديات ، طور ROHM نهجًا هجينًا يدمج مزايا كل من التحكم التناظري والرقمي”.

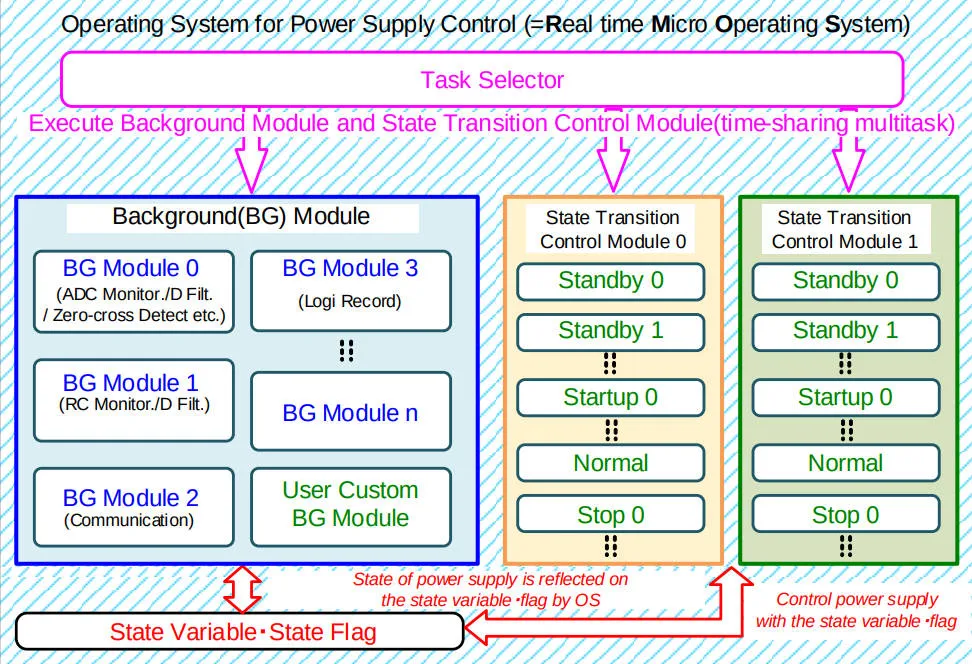

تتضمن الميزات وظيفة معايرة تعوض عن الاختلافات في خصائص المكونات ، مما يسمح “بهوامش التصميم المخفضة ، مما يجعل من الممكن اختيار أجهزة الطاقة ومحاثات المزيد من المحادين” ، التي توفر الشركة ، التي توفر نظام تشغيل في الوقت الفعلي المتمحور حول الطاقة للموكنة (الرسم البياني الحق).

يحتوي MCU على فلاش بيانات مدمج غير متطايرة ويمكنه تخزين المعلومات بما في ذلك جهد الإدخال ، وجهد الإخراج ، والتيار ، ودرجة الحرارة ، وحالة نظام ما قبل التقاط ، ووقت التشغيل التراكمي.

يمكن إعادة توزيع هذا من خلال جهاز كمبيوتر عبر UART ، والذي يسمح أيضًا بتكوين معلمات التحكم.

ابحث عن التصميم على صفحة الويب ROHM هذه

يعد متحكم Microcontroller المستخدم واحدًا من الأربعة التي قدمها ROHM لإمدادات الطاقة التي تتحكم فيها كل من الحلقات التماثلية والرقمية.

يشترك جميعهم في نفس CPU RISC 16 بت 16 ميجا هرتز من لابيس ، ولديهم 16 أو 32 كيلو بايت من برنامج Flash Plus 2kbyte من Ram

يضاف إلى هذا هو 4KBYTE من فلاش البيانات المحو في 128BYTE – اقرأ المزيد عن ميزاتهم هنا.
