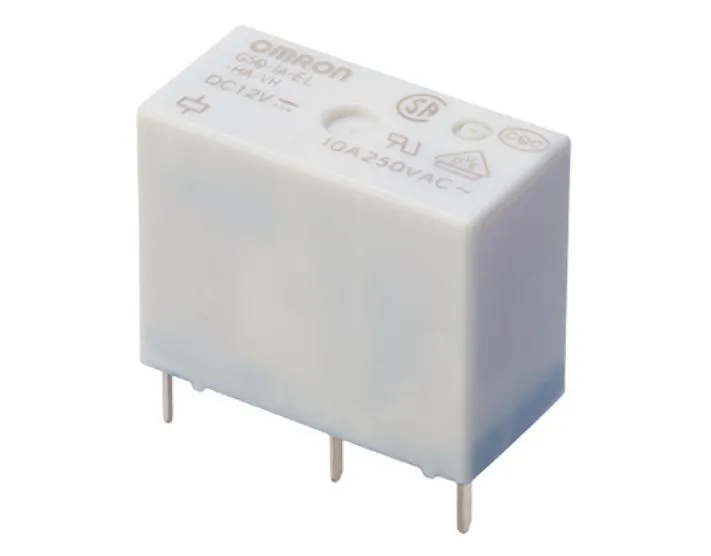

يسمى نطاق G5Q-HR ، ويبلغون 20 × 16 × 10 أعلى من ثنائي الفينيل متعدد الكلور ، وكلهم لديهم مجموعة واحدة فقط من جهات الاتصال.
تم تصميم المجموعة لتلبية العديد من المعايير العالية في الصعود بما في ذلك TV-8 ، والتي تحتوي على 117A اختبار داخل ، وكسر 8A 120VAC ، كما قال الموزع Anglia ، الذي يقوم بتخزين الأجزاء. يمكنهم أيضًا التبديل 3 أو 5A في 277VAC (صابورة إلكترونية محاكاة) ، و 3A 277VAC 35μF لـ IEC60669-1.
بالنسبة إلى TV-8 In-Rush ، يتم تصنيف المرحلات لمدة 25000 عملية عند 40 درجة مئوية.
تتم إضافة هذه إلى نطاق G5Q من Omron ، والذي كان حتى الآن فقط لفائف قياسية (“مستقر واحد”).
من خلال ظهور إصدارات TV-8 داخل الصدفة ، أضافت Omron إصدارات واحدة مستقرة لفائف واحدة (G5Qu-1A-HR-HA-VH)-حيث تكون هناك حاجة إلى فتحات من قطبية معاكسة لفتح وإغلاق جهات الاتصال-وينبطك الإصدارات الثنائية الثنائية (G5QK-1A-HR-HA-VH ، مع 800MW COILS) عند التلامس المتواصل على التواصل بين واحد.
يتم تسمية الإصدارات المستقرة من جانب واحد G5Q-1A-HR-HA-VH (ولديها 450 ميجاوات ملفات)-هذه هي المرحلات التي يمكن أن تبديل 3A فقط في اختبار “الصابرة الإلكترونية”-في حين أن الإصدارات القابلة للذات يمكن أن تتعامل مع 5A. من المتوقع أن يكون عمر 6000 عملية في جميع الحالات.
في جميع الحالات الثلاث ، تتوفر المتغيرات مع ملفات مصممة لتشغيل 3 أو 5 أو 12 أو 24VDC ، حيث تستهلك أنواع لفائف “جانب واحد” ما يقرب من 400 ميجاوات ، وأنواع قابلة للقلق أحادية 450 واط ، وأنواع ثنائية الثنائية الثنائية الثنائية 800 ميجاوات.
على سبيل المثال ، ابحث عن لفائف 24V مزدوجة لفائف ثنائية المستقرة G5QK1AHRHAVH24DC على صفحة الويب Anglia هذه
