مستشعر XYZ المغناطيسي لسلامة ASIL-B

7
0

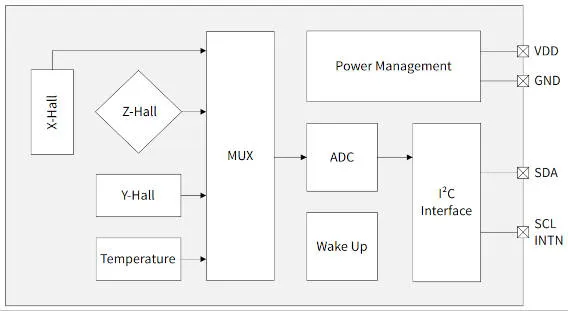

مستشعر مغناطيسي Infineon Asilb

يحتوي TLE493D-P3I8 على واجهة SPI ويصل إلى 3 × 3 مم VSON ، بينما TLE493D-W3B6 و TLE493D-P3B62واجهات C ولها 2.8 × 2.9 عبوة TSOP6-TLE493D-P3B6 هي أكثر دقة بين الاثنين.

“المستشعرات [are] تم تطويرها وفقًا لـ ISO26262 وتوفر وظائف تشخيص مدمجة لدعم تطبيقات السلامة الوظيفية “، وفقًا للشركة. كما أنها” توفر انحرافًا منخفضًا على مدى حياتهم-X/Y <1.7 ٪ ، XY/Z = 6.75 ٪. بالإضافة إلى ذلك ، فإن استهلاك الطاقة للنظام منخفض بسبب وضع الاستيقاظ ".

يتجاوز هذا الانحراف -40 إلى 105 درجة مئوية ، وليس صحيحًا في TLE493D-W3B6 والذي يحتوي على أداء مخفض بنسبة 1.9 ٪ و 10 ٪ على التوالي-وهذا هو الفرق بين اثنين من TSOP-I2ج أجزاء. النطاق التشغيلي الكامل هو -40 إلى +125 درجة مئوية و 2.8 إلى 5.5 فولت.

يمكن تحسين الدقة عن طريق تطبيق التصحيحات في مضيف MCU ، والتي يقيس المستشعر أيضًا ويخرج درجة حرارته.

استهلاك الطاقة هو عدد قليل من MA ، والذي ينخفض ​​إلى 1 1 في النوم العميق.

بشكل عام ، يبدأ MCU كل عينة ، والتي يمكن القيام بها في عدة KHz. لتوفير الطاقة ، يمكن للمضيف تعيين المستشعر على وضع الطاقة المنخفض (16 أو 31 أو 125 هرتز أو 1 كيلو هرتز) ، ويمكن للمضيف أن ينام بعد ذلك. إذا تم عبور العتبات العلوية والسفلية لكل محور مغناطيسي في المستشعر ، فإن المستشعر يبدأ في مقاطعة الأجهزة لإيقاظ المضيف-هذا هو وضع “الاستيقاظ” المذكور أعلاه.

للسماح بالاستشعار على مسافات مختلفة ، يمكن ضبط كل مستشعر في ثلاثة وضع حساسية: ± 50 ، ± 100 أو ± 160mt.

من المتوقع أن يقيس استخدام الزوايا الميكانيكية والموضع الخطي المرتبط بالصمامات أو الدواسات – بما في ذلك في مقصورة المحرك – والتحكم في أنظمة الترفيه والتنقل.

ابحث عن أوراق البيانات على صفحات الويب Infineon هذه:
TLE493D-W3B6
TLE493D-P3B6
TLE493D-P3I8

أصدرت نفس الشركة مجموعة من ISO 26262 ASIL-B المفتاح المغناطيسي ICS في أبريل
