تجمع “DSCC 25007 Mini BME Stacks” بين المكثفات المتعددة بحجم 2220 مع خصائص X7R (من نطاقها MIL-PRF-32535) باستخدام إطار رصاص ذو أرجل ، وله أقطاب معدنية أساسية ، ومجموعة 100 ٪ من المجموعة A.
وأضاف Kyocera أن اختبار المجموعة A و Group B و Group B متاح للتصميمات الصعبة مع متطلبات المستوى T ، كما أضافت Kyocera.
وقالت إنها “مصممة لتلبية الحاجة إلى مكثفات SMT عالية الدقة وخفيفة الوزن في تطبيقات SMT عالية الثقة في الطلبات العسكرية العسكرية والفضاء والفضاء”.
تصنع الأجزاء في منشأة مؤهلة معتمدة من DLA ، MIL-PRF-32535 ويمكن تتبعها. ويخضع للاختبار صارم لضمان موثوقية وأداء عالية في الظروف القاسية والبيئات القاسية – وتحديدا 100 ٪ اختبار أو اختبار أو

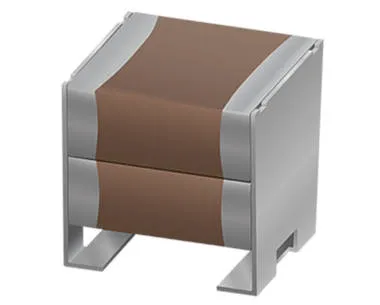

تحتوي إصدارات الأجزاء الأولى على المكثفتين مكدسة أفقياً ، وإما أن تحتوي على قدمين كبيرين تتطابق مع بصمة لحام في الغالب لمكثف سيراميك SMD 2220 (انظر الصورة) ، أو اثنين من الأقدام الكبيرة ، أو أربعة أقدام أصغر في تكوين J أو L.
جميع القدمين مطلية Tin-Pb.
يبلغ ارتفاع الحجم 7.5 ملم من أسفل القدمين إلى أعلى المكدس ، وعرضه 5.4 ملم ، وطوله 7.2 ملم في الإصدارات الأقصر (J-lead).
هناك تسع قيم السعة بين 8.2 و 47µF (± 20 ٪ التسامح).
يتم تشغيل العملية عبر -55 إلى +125 درجة مئوية وما يصل إلى 25 أو 50 أو 100 فولت. قد تختلف الأجزاء اللاحقة.
في خط الأنابيب توجد أجزاء تحتوي على ثلاثة رقائق مكدسة أفقياً ، وأجزاء مع ثلاث أو خمس أو 10 رقائق مكدسة رأسياً.
ال يمكن العثور على ورقة البيانات هنا – انظر الصفحة التاسعة للاطلاع على المداخن المخطط لها حتى 10 طويلة.
الاستخدام المتوقع في مدخلات إمدادات الطاقة وتصفية الإخراج.
لقد كان AVX تكديس المكثفات لفترة طويلة – هنا في عام 2008 ، على سبيل المثال
