يمكن لـ T1 Ethernet نقل الطاقة وبيانات 1Gbit/S على كبل زوج واحد يصل طوله إلى 40 مترًا.
“تتطلب موصلات Ethernet التقليدية RJ45 زوجين سلكيتين من إيثرنت 100 ميجابت/ثانية وأربعة أزواج سلكية لـ Gigabit Ethernet ، ولا توفر إمدادات الطاقة” ، وفقًا لـ The Kyocera. “إنها أيضًا سريعة وسهلة التثبيت والصيانة ، وتقليل تعقيد النظام عن طريق القضاء على البوابات والواجهات التناظرية وأنظمة الحافلات وأنظمة غيرها على مستوى الميدان.”

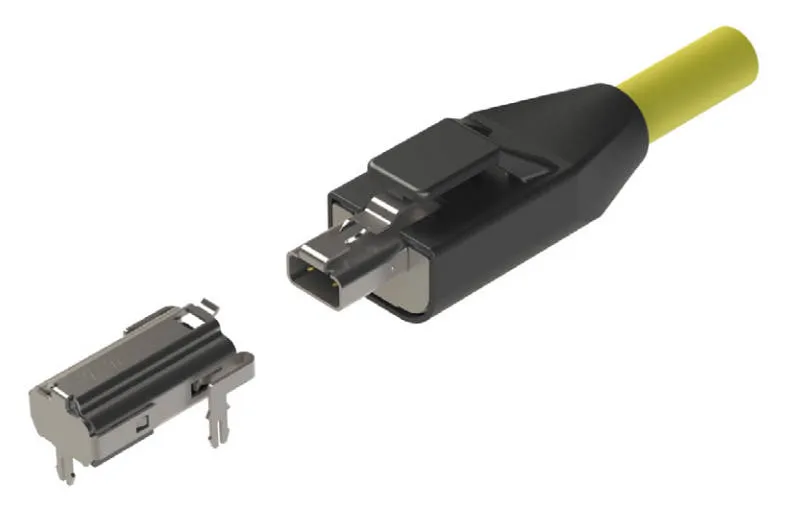

هناك ثلاثة أجزاء لسلسلة “6780-000” من Kyocera ، والتي تم تصميمها إلى IEC 63171-6:
- 20 6780 002 000 006-موصل مقبس PCB-Mount
- 20 6780 002 020 XXX-كبلات 22AWG التي تم إنهاءها مسبقًا في 1 أو 3 أو 5 أو 10 أمتار
- مقرن سلك إلى سلك عائم لترتيب أطول.
هذه الأسماء غير الرسمية في أدبيات Kyocera ، والتي تشمل جميعها “T1” و “الصناعية” و “IP20” ، ولكن كتبت بأوامر مختلفة على مستندات مختلفة.
يقيس وعاء PCB-Mount ~ 15 × 10 مم وله مرساة ميكانيكية من خلال الفتحة وإنهاءات السطح.
توجد أيضًا موصلات نهاية الكابل غير المنتهية غير المنتهية.
تحتوي الأجزاء المذكورة أعلاه على تصنيف IP20 Ingress ، وبالنسبة لأولئك الذين يحتاجون إلى المزيد ، لدى الشركة موصلات IP65 أو “M12” M12 أو IP67 T1 في خط الأنابيب.
بالإضافة إلى IEC 63171-6 ، تم تصميم موصلات 6780-000 إلى IEEE 802.3 ، ويتم تصنيفها لمدة 1 جيجابت/ثانية تصل إلى 40 مترًا أو 10 أمتار/ثانية حتى 1000 متر.
انتهت العملية -40 درجة مئوية إلى +85 درجة مئوية ، حتى 4A (60 درجة مئوية كحد أقصى) ، 60VDC و 1000 دورة التزاوج.
الفولتية الإثبات هي 1000VDC الاتصال إلى الاتصال و 2،250VDC الاتصال إلى الدرع.
وقال مارك مارك أكتيس ، مدير التسويق في الشركة: “Kyocera هي عضو في شبكة شركاء Ethernet الصناعية منفردة ، وبالتالي ، تلتزم بإنشاء نظام إيكولوجي Ethernet أحادي الأجزاء على أساس معايير الصناعة العالمية لبروتوكولات الإرسال ومكونات الاتصال”.
يقوم Mouser و Digikey و Farnell و Future و TTI و Arrow و Avnet و Rutronik بتخزين الأجزاء.
وتوقع التطبيقات في الأتمتة الصناعية وشبكات المستشعرات والمشغلات والشبكات الذكية وأنظمة النقل.
هذا صفحة الويب Kyocera هي نقطة انطلاق جيدة للموصلات
لأولئك الذين يرغبون في تجربة Ethernet واحد ، أصدرت Arduino ADD-ON SPE “Shield” لـ Uno R4، على الرغم من أنه لا ينفذ فقط 10 قاعلة T1s.
