“يجب أن تصمد إظهار الصور المستخدمة عادة في أنظمة البطارية على جهد ما يقرب من ضعف جهد النظام ، وبالتالي ، فإن جهد الناتج لأكثر من 1600 فولت مطلوب لنظام 800 فولت” ، وفقًا للشركة. “يلتقي Tlx9165T من Toshiba ويتجاوز هذا المطلب.”

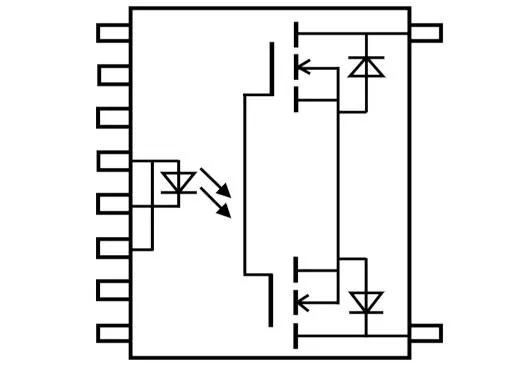

تم تطوير MOSFETs عالية الجهد في الداخل لهذا الجهاز ، وتم تثبيته كزوج متتالي يسمح بتبديل دوائر أي قطبية.
الحد الأقصى للإخراج على مقاومة للجهاز هو 600Ω أكثر من -40 إلى +105 درجة مئوية عند إجراء 12MA والمدخلات مدفوعة بـ 10mA.
على مدى -40 إلى +125 درجة مئوية ، يمكن تحقيق 680Ω عند تمرير 6MA مع محرك 10 مللي أمبير.
ينخفض هذا إلى 340Ω كحد أقصى عند 25 درجة مئوية أثناء تمرير 30mA ، مرة أخرى مع محرك 10 مللي أمبير – يتم تحديد جميع أرقام المقاومة أعلاه مع الجهاز لمدة تقل عن ثانية واحدة.
تحتوي الحزمة على دبابيس تم إزالة لزيادة الزحف والخلوص إلى 8 مم.
وقال توشيبا إن “كافية لتطبيقات التحكم في السيارات مع جهد بطارية قدره 1500 فولت أو أقل في بيئة مع درجة التلوث 2 لأن المسافة الزاحفة على جانب الكاشف هي 7.5 ملم أو أكثر”.
العزلة هي 5KVRMS ، العزل الداخلي لا يقل عن 0.4 مم والراتنج الخارجي له CTI (مؤشر تتبع مقارنة) أعلى من 600.
التأهيل هو AEC-Q101 ويتوافق مع IEC 60664-1.
الاستخدام المتوقع في أنظمة إدارة البطاريات التي تكتشف التتابع الميكانيكي والأخطاء الأرضية ، وكذلك استبدال المرحلات الميكانيكية.
العثور على TLX9165T على صفحة ويب Toshiba هذه
