مرة أخرى، تستخدم الشركة ثلاثة من 100 فولت 15VARMS EPC23104 ICS Monolithic Halfbridge ، والتي تشمل ترانزستورات السلطة ، والسائقين وتحويل المستوى.
يتم تقليل تبديد الطاقة من خلال مقاومة 8.7mmΩ (Typ) على مقاومة السائق ICs.
يسمى اللوحة EPC91118 ، ومواصفاتها تتراوح من 15 إلى 55 فولت و 10 و 21 apeak أثناء تثبيتها على ظهر محرك في معصم روبوت.

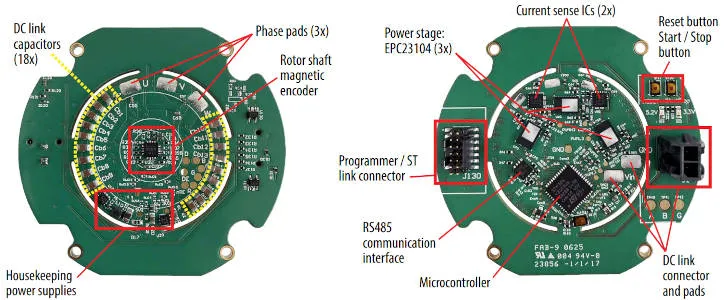

يتم تسليم لوحة 32 مم في إطار 55 ملم (انظر الصور) يتضمن الموصلات ومواقع المسمار لتناسب محرك مباشرة (غادر) أن EPC لم تسمي بعد (لقد طلبت Electronics Weekly ، لذلك شاهد هذه المساحة إذا كانت مهمة بالنسبة لك).
أيضا على 32 مم PCB هو اتصالات RS485 ، ومحول 5VOUT DC-DC ، و 3.3 فوت LDO ، والاستشعار الحالي لاثنين من مرحلتي الإخراج الثلاث.
MCU عبارة عن STM32G431CBU6 ويخرج المشفر المغناطيسي 1024 نبضات على 360 درجة.
نظرًا لارتفاع التردد التشغيلي الذي يسمح به GAN-تم تشغيل PWMS بسرعة 100 كيلو هرتز مع 50ns ميت الوقت-تم القضاء على المكثفات الكهربائية من الدوائر. يستخدم DC-Link المكثفات الخزفية فقط.
الاستخدام في الطائرات بدون طيار متوقع أيضا.
يمكن العثور على صفحة منتج EPC91118 من EPC هنا تقترح EPC شراء اللوحة من Digi-Key.
