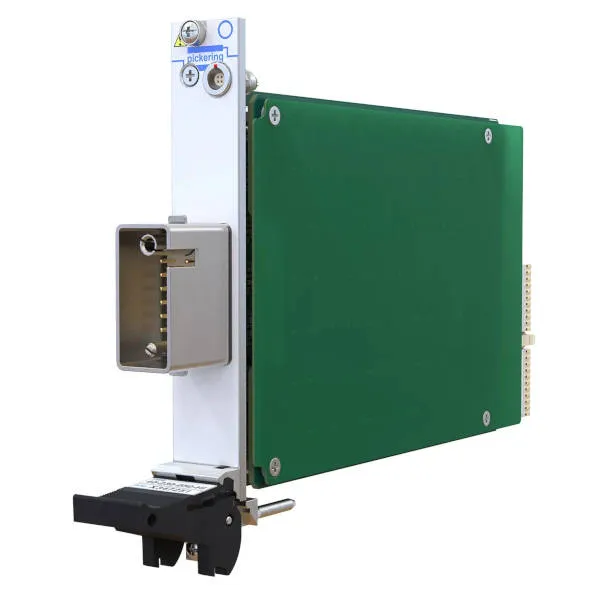

40-230 هي سلسلة PXI ، و 42-230 لوحات لديها واجهة PXIE*-هناك 70 لوحة في المجموع.
“إن وحدة المقاوم القابلة للبرمجة 40/42-230 تلعب دورًا في محاكاة الأحمال المقاومة للواقع الواقعي وظروف الصدع للأجهزة التي تفرغ مثل مائلات الطاقة الكهربائية وأنظمة إدارة البطاريات وبعض مكونات الفضاء الجوي” ، قال Pickering. “تتيح الوحدة النمطية للمهندسين محاكاة قيم مستشعر المقاومة ، مثل تلك الموجودة في الثرمستورات و RTD ، مما يتيح اختبارًا آمنًا دون الحاجة إلى أجهزة المستشعر الفعلي.”
هناك ثلاثة أنواع:
- نطاق المقاومة الضيق (2 أو 4 قنوات)
- نطاق المقاومة المتوسطة (1 أو 2 قنوات)
- نطاق مقاومة واسع (قناة واحدة)
“تعد PXI 40-230-210-HI و PXIE 42-230-210-HI وحدات مقاومة قابلة للبرمجة مع أربع قنوات يمكن تعيينها بين 2.5Ω و 31.5Ω بدقة 0.125Ω” ، وفقًا للشركة. “40/42-230 متوفرة في مجموعة متنوعة من نطاقات المقاومة وقدرات الدقة التي تلبي احتياجات معظم أنظمة الاختبار الوظيفية. كل قناة قادرة على محاكاة ظروف الدائرة القصيرة أو المفتوحة التي يمكن أن تكون في نظام ناتج عن الأسلاك المعيبة أو أجهزة الاستشعار.”
على الرغم من أن أفضل أنواع الدقة توفر خطوات 125mΩ ، فإن الأنواع التي تحتوي على خطوات 250 م ، 500 م ، 1Ω ، 2Ω ، 4Ω و 8Ω متوفرة – توفر الأنواع الخشنة نطاقات مقاومة أوسع.
توفر أوسع أنواع النطاق – القناة الفردية أو المزدوجة – خطوات 8Ω من 4.5Ω إلى 76.8mΩ.
يتم الاتصال بالاتصالات عن طريق موصل أنثى مستطيلة 22 دبوسًا وأرقام الأجزاء من النموذج: 42-230-xxx-hi. تتوفر كابلات الجهد العالي التزاوج ، ويتم تحقيق تصنيف 1.2 كيلو فولت الكامل فقط مع التزاوج الموصل.
النطاق ذي الصلة ، يقتصر على 1000 فولت ، يحتوي على موصل من نوع D 9pin من النوع D وأرقام الأجزاء المماثلة ، ولكن مع لاحقة CC (تنتهي … HI-CC).

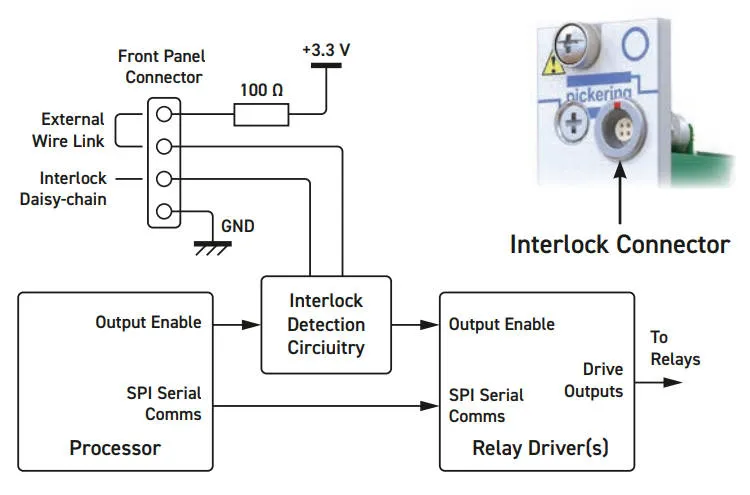

لزيادة السلامة ، يتوفر متشابك للأجهزة القابلة للسلسلة Daisy على الرغم من الموصل الثاني.
عند تنشيطه ، سيعود التعشيق جميع المرحلات إلى حالتها الافتراضية غير التي تعمل بالطاقة (إذا لم يتم تشويش أي منها) وسيتم وضع علامة على خطأ عبر واجهة البرنامج.
يتيح برنامج Companion Software قيمة المقاوم.
وقال بيكرينغ: “تحسب الوحدة النمطية إعداد المقاومة الأقرب إلى القيمة المطلوبة ويحدد هذه القيمة”. “يمكن للمستخدم بعد ذلك استجواب الوحدة النمطية للعثور على الإعداد الفعلي المستخدم.”
يتم توفير برامج التشغيل لنظام التشغيل Windows و Linux و QNX.
العثور على 1.2 كيلو فولت PXI و PXIE المقاومات المتغيرة على صفحة الويب Pickering هذه
*42-230 أنواع متوافقة مع PXIE 1.0 ، ولكن بدون حافلة محلية وحافلة الزناد ومشغل النجوم.
