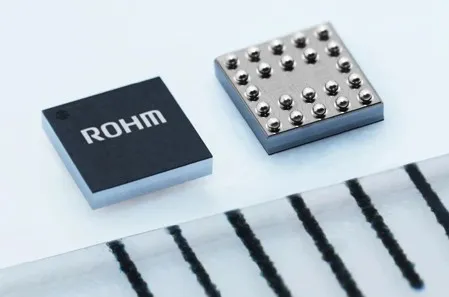

عادةً ما تكون المقاومة في AW2K21 2MΩ وتأتي في WLCSP 2 × 2 مم.
“يتبنى بنية ملكية يعزز كثافة الخلية مع تقليل المقاومة لكل منطقة رقاقة للوحدة-حتى بالمقارنة مع GAN HEMTS المماثلة ، انخفضت المقاومة بنسبة تصل إلى 50 ٪” ، كما قال ROHM. “تضع الهيكل محطة التصريف على السطح العلوي ، على عكس الجزء الخلفي في هياكل MOS العمودية القياسية. وهذا يتيح استخدام WLCSP ، والذي يحقق نسبة أكبر من منطقة الحزم إلى حد ما تقلل من المقاومة لكل وحدة مساحة.”
التصنيف الحالي هو ± 20A مستمر و ± 40A نابض. كلاهما هما 25 درجة مئوية ، حيث يكون تبديد الطاقة القصوى 1.6W على لوحة نحاسية 40 × 40 × 0.8 مم.
2MΩ هو الشكل النموذجي مع 5V على البوابة – حيث الحد الأقصى هو 4MΩ. زيادة محرك البوابة إلى 10 فولت يسقط هذه الأرقام إلى 1.5mmΩ typ و 3mΩ كحد أقصى – كل ذلك عند 20A.
هذا ليس جهازًا للقيادة فقط باستخدام خلية LI-ion واحدة ، حيث ، بالنظر إلى ورقة البيانات ، سيكون محرك بوابة 3V هامشيًا لأي شخص مهم من خلال التيار ، وحتى 4V قد لا يكون كافيًا في درجة حرارة عالية.
لقيادة البوابة باستخدام مضخة الشحن ، يتم توفير اتصال المصدر كمحطة مضادة. داخليًا ، يتضمن اتصال المصدر مقاومة طفيلية 100Ω.
مستخدمًا ، توصي الشركة بـ 44.7 فولت على كلا المصارف ، ومثبط جهد عابر على جانب الشاحن.
بالإضافة إلى مفتاح ثنائي الاتجاه ، تقترح الشركة أنه صغير جدًا بحيث يمكنه التنافس كحافظة حماية متفرقة في مفاتيح التحميل-إصدار أصغر (1.2 × 1.2 مم) قيد التطوير.
يتوقع الاستخدام في الهواتف ذات البطاريات الكبيرة سعة ، وكذلك سماعات الرأس VR والأجهزة اللوحية وأجهزة الألعاب المحمولة والطائرات بدون طيار.
يحمل Digikey و Mouser و Farnell الجهاز. وقال روم: “سيتم تقديم المنتج في الموزعين الآخرين على الإنترنت عند توفره”.
