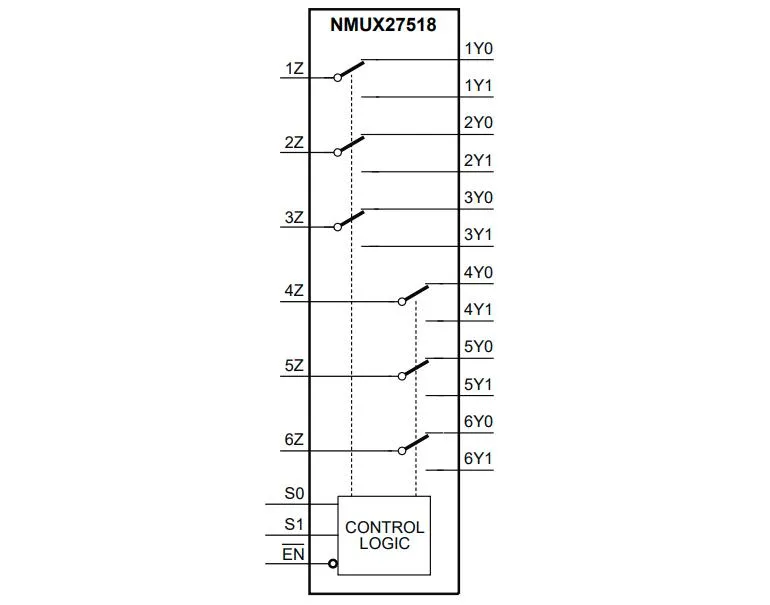

داخل الجزء ، الذي يسمى NMUX27518 (أو NMUX27518-Q100 لإصدار السيارات) ، هناك ستة مفاتيح تغيير في التغيير ككتل من ثلاثة من مدانين تحكم ، بالإضافة إلى تمكين رقاقة الإفراط في ركوب.
يمكن أن تعمل المفاتيح مع إشارات في أي مكان في نطاق 0V إلى VCC.
عادةً ما يكون الحديث المتبادل خارج الدولة -58 ديسيبل ، ويتراوح ما بين 8 و 31Ω اعتمادًا على جهد العرض.
تتوافق مدخلات التحكم مع إشارات منطقية 1.8 فولت (ومتوافقة مع وجود 2.5 و 3.3 فولت) حتى عندما يتم تشغيل الجهاز من 3.3 فولت.
“دبابيس التحكم في التشغيل في جهد أقل من الجهد الجهاز العاملة ستزيد من تيار إمدادات الجهاز” ، أشار الشركة. عادةً ما يكون تيار الإمداد القصوى ~ 1μa مع مدخلات ثابتة (~ 4na typ) ، يرتفع بحد أقصى 9μA لكل من مدخلات التحكم الثلاثة التي يتم الاحتفاظ بها عند 1.8 فولت إذا كان العرض 3.3 فولت.
إذا تمت إزالة الطاقة من IC ، فإن جميع مدخلات التحكم وإخراج المدخلات الإشارة تصبح عالية الجودة لتجنب التحميل الدوائر المحيطة والتماثلية-كجزء من هذا ، ثنائيات ESD الإدخال والإدخال والإدخال لا تحتوي على اتصال مع VCC. JESD 78 Class II Performance Att-Up هو> 100mA.
يتم تشغيل العملية عبر -40 إلى +125 درجة مئوية ، وهناك خياران حزمة: 4.4 ملم عرض 24 بادا أو 4 × 4 مم محسّن حرارياً 24 pad QFN 24.
ترى الشركة أدوارًا مختلفة لإصدار AEC-Q100 من الدرجة الأولى والنسخة القياسية.
إنه يتصور -100 (السيارات) أنواع تبديل الإشارات الرقمية لحافلة رباعية SPI بين ذكريتين في وحدات التحكم في المركبات الحرجة في الأمان ، مثل مساعدة السائق أو عن بُعد.
على العكس ، يتوقع المعيار IC لتوجيه إشارات الصوت والفيديو في أجهزة الكمبيوتر المحمولة والأجهزة اللوحية واللوحات الأم وخوادم الرف.
للحصول على إشارات أسرع ، Toshiba لديه 26.2 جيجا هرتز (إلى -3db) أربع قنوات 2: 1 مضاعفة ثنائية الاتجاه.
