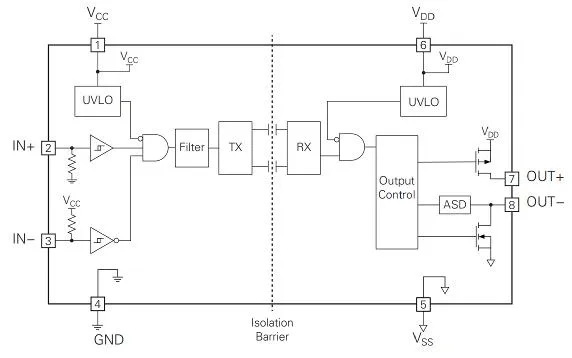

يستخدم IX3407B ، كما سيكون معروفًا ، حاجز عزل بالسعة 2.5 كيلو فولت (3KV لمدة 1) ويمكن أن يقاوم عابرة 150 كيلو فولت/μs.
تتوافق عتبات المدخلات مع منطق 3.3 فولت وهناك مخرجات منفصلة للانحناء والانسحاب بحيث يمكن استخدام المقاومات لتناسب مختلف بوابات السيليكون و MOSFET و IGBT.
يحتاج جانب الإدخال إلى مصدر طاقة بين 3.1 و 17 فولت ، ويحتاج جانب الخرج بين 13 و 35 فولت. يوجد في كلا الجانبين قفل أقل من الجهد والذي يحمل الإخراج منخفضًا حتى يتم إنشاء كلا اللوازم.
تأخيرات الانتشار النموذجية هي 154ns بدوره (247ns كحد أقصى) و 162ns إيقاف التشغيل (261ns كحد أقصى).
عادة ما تكون أوقات الصعود 10ns أو إيقافها ، (20ns كحد أقصى).
عادةً ما يكون تشويه عرض النبض العام 7.5ns (27ns كحد أقصى) ، والتبديل الاسمي يصل إلى 1 ميجا هرتز.
على الميزة غير المعتادة ، تمثل مجاملة لقفل الجهد غير المتساقط ، إغلاقًا نشطًا للإخراج يتم شحنه من بوابة الترانزستور المدفوعة إذا كان هناك جهد كافي من جانب الإخراج لتشغيل MOSFET الداخلية المنسدلة.
تأثيرها هو إيقاف تشغيل الترانزستور المدفوع في حالة فشل العرض في جانب الإخراج.
التعبئة والتغليف عريضة Soic-8.
تتوقع تطبيقات الطاقة الصناعية والمتجددة ، بما في ذلك: محركات الأقراص الحركية والمحولات الشمسية.
يجد IX3407B على صفحة الويب Littelfuse هذه
