“مع ما يصل إلى 90 ديسيبل PSRR [power supply ripple rejection]، وضوضاء الإخراج عند 8μVRMS ، يساعد AP7372 المصممين على تخفيف تأثيرات ضوضاء مصدر الإدخال وتلبية أهداف تموج وضوضاء الخرج “، وفقًا للشركة ، التي تراها تستخدم في الاختبار والقياس والاتصالات والأتمتة الصناعية والمعدات الطبية.
الإخراج يصل إلى 200 مللي أمبير ، حيث يتسرب التسرب 120mV.
توفر خمسة متغيرات فولتية للإخراج الثابتة من 1.2 أو 1.8 أو 2.5 أو 3.3 أو 5V ، ويمكن تعديل جميعها لأعلى حتى جهد الإدخال – مما يجعل الإصدار 1.2V هو الأكثر قابلية للضبط على نطاق واسع.
إن توفيره أعلى من جهد الإخراج المطلوب ، بالإضافة إلى التسرب ، يمكن أن يكون جهد المدخلات في أي مكان بين 2.7 و 20 فولت مرتفعة بشكل مفهوم-يغطي LI-ions أحادي الخلية وقضبان 12 فولت ، على سبيل المثال.
ضوضاء ناتج 8μVRMS هي لجميع المتغيرات ، وعادة ما يكون PSSR 90 ديسيبل عند 10 كيلو هرتز ، 70 ديسيبل عند 100 كيلو هرتز و 52 ديسيبل عند 1MHz.

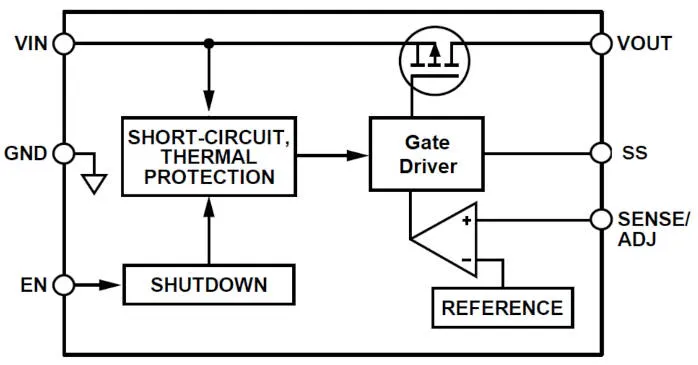

التغليف هو 1.2 × 1 مم ستة كرة BGA ، وترك اتصالين احتياطيين على سطح الأرض ، VIN ، VOUT والضبط.
تُستخدم هاتان الكرتين لتوفير اتصال تمكين واتصال لمكثف لبدء النعومة.
عادةً ما يكون بدء التشغيل لإصدار 5V في 340μs مع فتح الأخير ، مما يطول إلى ~ 14ms منحدر مع 10NF متصل ، على سبيل المثال.
يمكن تأكيد دبوس التمكين على طول الطريق إلى VIN ، وسحبه أقل من ~ 1.1V يعطل المنظم ، مما يؤدي إلى إسقاط التيار الهادئ إلى حفنة من μA. الحد الأقصى لتيار الذيل عند التشغيل هو حوالي 600μA.
تشمل الحماية دائرة قصيرة ، ودرجة حرارة العمل المفرطة في درجة الحرارة-هي -40 إلى +125 درجة مئوية ، والمقاومة الحرارية مفترق الوصلات ، المهم على هذا المنظم الخطي الصغير ، هي 28.29 درجة مئوية/ث.
هناك حاجة إلى مكثفات مدخلات وإخراج ما لا يقل عن 1.5μF على التسامح ، والجهد ودرجة الحرارة (يتم اقتراح 2.2 ميكروهيدرات المكثفات الخزفية). تحذيرات مكثف الإخراج هي بحد أقصى 22µF و ESR (مقاومة سلسلة فعالة) بين 1MΩ و 300MΩ. وقال ديودس: “ينصح مكثفات نوع X7R و X5R ، في حين لا ينصح المكثفات Y5V و Z5U بالاستخدام مع أي LDO”.
ابحث عن ورقة بيانات AP7372 هنا
أطلقت أجهزة Nisshinbo Micro LDO للصوت مع مواصفات مماثلة العام الماضي، على الرغم من أنه لا يتسامح إلا مع ما يصل إلى 5.5vin.
