مع أقصى جهد للسكك الحديدية يبلغ 220 فولت، تم تصميم STDRIVEG211، كما سيُعرف، للعمل من بطاريات 72 فولت وخطوط طاقة 110 فولت تيار متردد.
لحماية بوابات GaN، يتم تنظيم جهدي المحرك إلى 6 فولت كحد أقصى، ويتم توفير قفل الجهد المنخفض على كل من القنوات العالية والمنخفضة.
الحد الأقصى للمحرك هو 2.4 أمبير وحوض 1.2 أوم، ومصدر 1 أمبير و3.7 أوم.

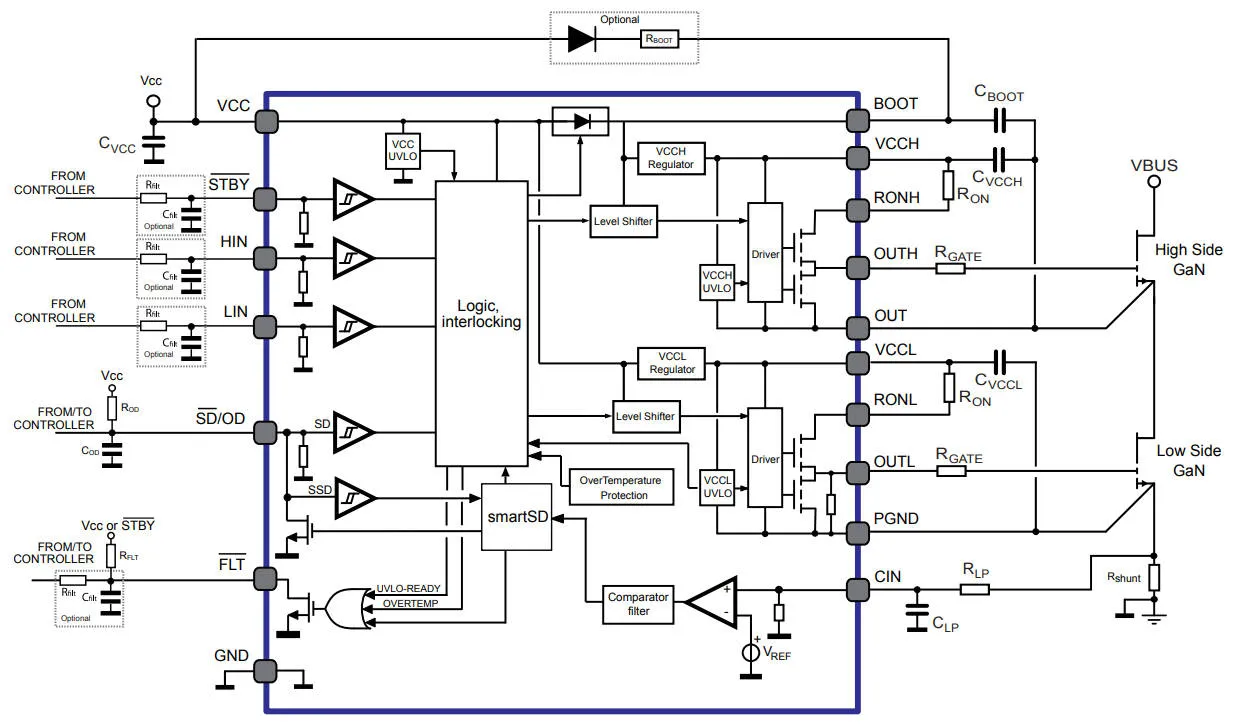

على نحو غير عادي، بدلاً من مخرجات السحب لأعلى ولأسفل للمقاومات المنفصلة لتوفير تشغيل وإيقاف GaN متحكم فيه (على التوالي) في كل قناة، فإن IC يحتوي فقط على مقاومة بوابة واحدة في كل قناة، ولكن أيضًا مقاوم تشغيل متسلسل على الجانب العلوي لسائق الإخراج (انظر الرسم البياني). نظرًا لأن هذا المخطط يمكن أن يوفر أداءً متساويًا، فقد تساءلت شركة Electronics Weekly عن سبب خرق ST للتقاليد (قبل أن تستجيب الشركة، لا تتردد في التفكير في ذلك في قسم التعليقات أدناه).
يوصى باستخدام مكثفات مصدر البوابة الخارجية (غير موضحة) بدلاً من مقاومات البوابة العالية لتطبيقات التحكم في المحركات حيث غالبًا ما تكون أوقات التشغيل وإيقاف التشغيل أبطأ من المعتاد – تحتوي ورقة البيانات على معلومات واضحة حول هذا الموضوع.
يتم توفير مقارن داخلي للكشف عن دوائر قصر الإخراج عبر مقاوم خارجي منخفض الجانب. “لقد تم تصميم المحرك ذو الجانب المنخفض للسماح باستخدام المقاومات الحسية الحالية”، وفقًا للشركة.
تقوم هذه المقارنة بتغذية كتلة الدائرة التي تقوم تلقائيًا بإيقاف كلا المخرجين في حالة اكتشاف دائرة قصر.
يتوفر IC مماثل، STDRIVEG210، بدون دائرة المقارنة وإيقاف التشغيل إذا طلب التطبيق القيام بذلك في مكان آخر.
تم توفير المنطق لتقليل فرص التوصيل المتقاطع في ترانزستورات GaN، ومطابقة القنوات من الأعلى إلى الأقل تبلغ حوالي 10 نانو ثانية، كما قال ST.
تدعي الشركة أن وقت بدء التشغيل هو 300ns، مما يسمح باستخدام الدوائر المتكاملة في وضع الاندفاع.
يتطلب Te IC مصدرًا من 10.7 إلى 18 فولت (يتحمل 7.5 إلى 20 فولت فيما يتعلق بأرضية الطاقة) وسيعمل مع وصلاته بين -40 إلى +125 درجة مئوية (يتم توفير الحماية من درجة الحرارة الزائدة).
العبوة 5 × 4 مم 18 وسادة QFN.
من المتوقع الاستخدام في كل من مصادر الطاقة الرنانة وصعبة التبديل.
أبعد من ذلك، تم تصميم STDRIVEG211 المقارن الشامل لمحركات المحركات (الأدوات الكهربائية والدراجات الإلكترونية والمضخات والماكينات) ومكبرات الصوت من الفئة D، في حين يمكن استخدام STDRIVEG210 المقارن للمحولات الشمسية الصغيرة وإضاءة LED ومصادر الطاقة USB-C.
