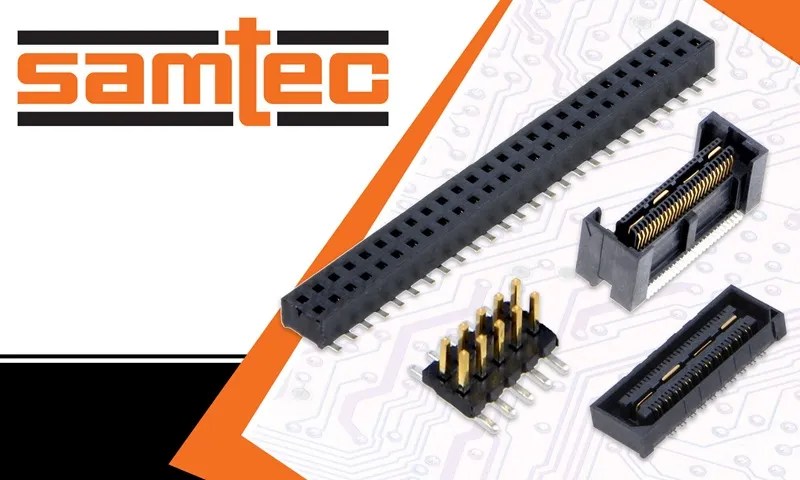

يرتبط تطور التكنولوجيا في مجال الإلكترونيات الدقيقة بالحاجة إلى التعامل مع العديد من خطوط الطاقة والاتصالات. يعد هذا تحديًا كبيرًا للمهندسين الذين يصممون الأجهزة المعيارية. في كثير من الأحيان، يتطلب التطبيق استخدام موصلات من لوحة إلى لوحة تدعم ذلك العشرات (أو حتى المئات) من الخطوط مع الحفاظ على أبعاد مدمجةمما يسمح بتصغير المنتج النهائي. يحتوي كتالوج TME على العديد من المقابس التي تلبي هذه المتطلبات. أدناه، نركز على عرض ماركة سامتك، والذي يتضمن حلول ذات معلمات كهربائية واسعة، تتميز بكثافة اتصال عالية وغطاء منخفض المستوى.
موصلات من لوحة إلى لوحة من Samtec »
في هذا المقال نناقش موضوعات مثل:
موصلات دبوس
مقابس الدبوس، المعروفة أيضًا باسم “goldpin”، هي بعض الموصلات الأكثر شعبية المستخدمة في الإلكترونيات. تتميز بتصميم بسيط، وسهلة التركيب، وقابلة للتكيف مع احتياجات التطبيقات المختلفة. تتميز درجة صوتها دائمًا بكثافات نموذجية، الأكثر شيوعًا 2.54 مم أو 1.27 مم. وينبغي أيضا التأكيد على أنهم كذلك واحدة من أرخص الحلول في مجال موصلات الإشارة. تقدم Samtec هذه المنتجات في العديد من الأشكال.
2.54 ملم
تُستخدم موصلات الدبوس ذات المسافة 2.54 مم بشكل أساسي في دوائر التكنولوجيا عبر الفتحات (تي إتش تي)، ولكن لضمان التوافق، تتوفر هذه المقابس أيضًا سمت الإصدارات. تقدم Samtec أكثر من 300 طراز من هذه الموصلات. أنها تحتوي على من 1 إلى 64 دبابيس في تخطيط من صف واحد أو صفين. المتغيرات الخاصة لديها التوجه الزاوية (90 درجة، مع اتصالات موازية لسطح ثنائي الفينيل متعدد الكلور). تقدم الشركة المصنعة أيضًا إصدارات مناسبة لتركيب الآلة (الاختيار والمكان) ومع اتصالات توالت (جولة في المقطع العرضي).
تتوفر الموصلات الأنثوية في إصدارات ذات ارتفاعات مختلفة (تصل إلى 3.66 ملم لعناصر SMT). قد تحتوي المقابس الذكور على دبابيس بأطوال إجمالية تتراوح من 7.63 ملم إلى 21.08 ملم، مما يسمح باستخدامها كفواصل وضبط الاتصال بالأجهزة ذات الأحجام المختلفة.
موصلات دبوسية بمسافة 2.54 مم »
موصلات miniMATE وPOWERMATE
في بعض الحالات، يتم استخدام مقابس الدبوس لتوصيل تيارات عالية، خاصة في دوائر الطاقة. ل miniMATE (2.54 ملم) وPOWERMATE (4.19 ملم) سلسلة، والحد الأقصى للتيارات هي 5.3A and 10.3A. يمنع تصميم الموصل القطبية العكسية للاتصال. كلتا السلسلتين متوفرة في إصدارات بزاوية. وتشمل مساكنهم قفل المزالجحماية الموصلات من الاهتزازات والصدمات. يمكن أيضًا استخدام المقابس لتوصيل الأسلاك.
الإصدارات المدمجة
يحتوي موصل الدبوس الأكثر إحكاما في عرض Samtec على مسافة 1.27 ملم. أنه يحتوي على من 4 إلى 80 جهة اتصال مطلية بالذهب في ترتيب صف مزدوج. تتميز إصدارات SMT الأقل بارتفاع جانبي يصل إلى 2.29 ملم. على الرغم من أن معظم المقابس ذات كثافة التلامس هذه تكون مثبتة على السطح، نماذج من خلال ثقب متوفرة أيضًا. موصلات من سلسلة مختارة لها دبابيس المحاذاة والمساكن التي تفرض توجيه الاتصال المناسب.
موصلات PCIe القياسية والحافة

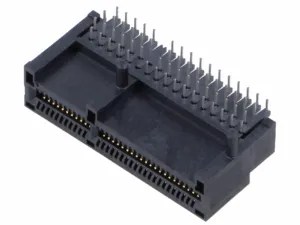

تُعرف الموصلات الطرفية بشكل أساسي من أجهزة الكمبيوتر الشخصية، حيث كانت بمثابة منافذ لبطاقات التوسعة لعقود من الزمن. في الواقع، يتم استخدام هذا النوع من المقابس أيضًا على نطاق واسع في أماكن أخرى الأجهزة المعيارية. حاليًا، المعيار الشائع لموصلات الحافة هو PCIe (الربط السريع للمكونات الطرفية) نابعة من علوم الكمبيوتر. يتضمن عرض Samtec مقابس PCIe أنثى (على سبيل المثال، لتركيب مركبات ثنائي الفينيل متعدد الكلور مع منصات الاتصال على الحافة) المتوفرة في ×1، ×4، ×8، و ×16 الإصدارات، وجود – على التوالي – 36 و64 و98 و164 جهة اتصال.
تحتوي موصلات PCIe على جهات اتصال مرتبة مع خطوة 1 ملم. يمكنهم حمل التيارات تصل إلى 2.4A والتعامل مع الفولتية 215 فولت تيار متردد و204 فولت تيار مستمر. من السمات المهمة لهذه المقابس أيضًا نطاق واسع من التسامح الحراري -55 درجة مئوية إلى 125 درجة مئوية.
مآخذ ثنائي الفينيل متعدد الكلور-ثنائي الفينيل متعدد الكلور
تقدم افتراضات تصميم موصلات الدبوس والحافة قيودًا معينة، تتعلق في المقام الأول بكثافة الاتصال وارتفاع المقبس. توفر Samtec العديد من الحلول البديلة المصممة خصيصًا لتلبية احتياجات الأجهزة الإلكترونية المدمجة، والتي تتطلب الحد الأدنى من المسافات بين مركبات ثنائي الفينيل متعدد الكلور المتصلة. ومن أمثلة هذه المآخذ ERF8/ERM8 وERF5/ERM5 المنتجات (حيث تشير الحروف F/M إلى أنواع موصلات أنثى/ذكر).
المنتجات التي تم تصميم هذه السلسلة من أجلها اتصالات سريعة ومنقطعة بشكل متكرر مع متطلبات رقم اتصال عالية. أنها تحتوي على من 20 إلى 150 دبابيس مرتبة في أ 0.5 مم أو 0.8 مم. بالإضافة إلى خطوط الإشارة، يمكنها أيضًا توصيل الطاقة (ما يصل إلى 1.5A).
موصلات خنثى
يسمح شكل الغلاف للموصلات الخنثى بالاقتران في اتجاه واحد فقط.
هناك موصلات خنثى نوع واحد فقط، متصلة في أزواج عن طريق الدوران 180 درجة بالنسبة لبعضها البعض. منتجات Samtec لديها مسموعة مزلاج في لحظة الاقتران، مما يعزز الاتصال بشكل إضافي (وفقًا لبيانات الشركة المصنعة، يتطلب قطع الاتصال قوة أكبر بحوالي 6-8 مرات من المقابس المماثلة من لوحة إلى لوحة). تنتمي هذه الحلول إلى سلسلة LSEM، LSHM، وLSS مع أ الملعب 0.5 ملمتحتوي على من 20 إلى 100 جهة اتصال مع القدرة الحالية ما يصل إلى 2A. اعتمادًا على الطراز، يكون الاتصال به ارتفاع 5 مم، 8 مم، أو 12 مم.
موصلات ثنائي الفينيل متعدد الكلور الأخرى
تشتمل تشكيلة Samtec أيضًا على العديد من الحلول الأخرى لتطبيقات محددة، على سبيل المثال، موصلات SIB/SIBF المستخدمة لتوصيل البطاريات، حيث تضغط جهات الاتصال المحملة بنابض على منصات الإخراج. أنها تدعم التيارات ما يصل إلى 2.5A.

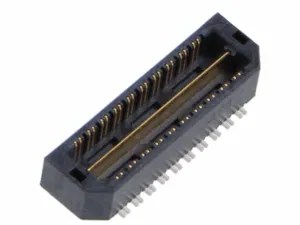

يتم تحقيق أعلى كثافة اتصال في سلسلة QTH/QSH (ما يصل إلى 240 دبابيس) و التماس/البحر (ما يصل إلى 500 دبابيس). يمكن استخدامها للواجهات مثل إيثرنت أو PCI Express، أي الإشارات ذات الترددات العالية جدًا المستخدمة في أجهزة الكمبيوتر والخوادم. في مقابس SEAM/SEAF، يتم ترتيب نقاط الاتصال في صفوف متعددة وتتطلب تركيبًا من خلال الفتحة – نظرًا لكثافة الاتصال، فهي عادةً ما تكون وضعت على ثنائي الفينيل متعدد الكلور متعدد الطبقات.
